3015-NDB1-13
您的位置:产品应用及指南 > 3015-NDB1-13
名称:3015-NDB1-13描述:快插N型连接器,配RG142,直式公头。兼容标准N型母头,带自锁功能。DC~18GHz
- 概述
- 应用
- 技术文件
描述 | 直式,配电缆公头 |

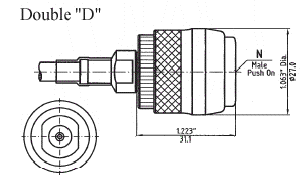

外观图纸 |
|
适配电缆 |
柔性电缆, RG_142 |
结构组成 |
描述 |
|
|
中心导体 |
铍铜,镀金 |
绝缘介质 |
PTFE |
外导体 |
不锈钢,钝化 |
电气特性参数 |
|
|
频率范围 |
DC~18GHz |
阻抗 |
50 Ω |
衰减 |
0.2dB @ 18GHz(最大) |
功率容量 |
连续波500W |
驻波 |
1.15:1 @ 18GHz(典型值) |
介质耐压值 |
2500 Vrms |
RF耐压值@5MHz |
1500Vrms |
屏蔽特性 |
-90dB @ 3GHz , -75dB @ 18GHz |
内导体接触电阻 |
1 milli ohm |
环境及机械特性参数 |
|
|
最小工作温度 |
-65 °C |
最大工作温度 |
165°C |
插拔次数 |
最少1000次 |
保持力 |
大于450N |
插拔力 |
小于35N |
震动 |
MIL-STD-202, Method 204, Condition D |
腐蚀 |
MIL-STD-202, Method 101, Condition B |
热冲击 |
MIL-STD-202, Method 107,Condition B |
RoHS |
符合 |
