4015-TR01-02
您的位置：产品应用及指南 > 4015-TR01-02
名称：4015-TR01-02描述：快插TNC型连接器，配RG142，直式公头。兼容标准TNC型母头，带自锁功能。DC~18GHz
- 概述
- 应用
- 技术文件
| 描述 | 直式，配电缆公头 |
|

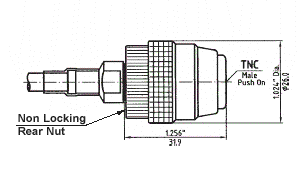

外观图纸 |
 |
|
适配电缆 |
柔性电缆, RG_142 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
PTFE |
|
外导体 |
不锈钢，钝化 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~18GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.2dB @ 18GHz(最大） |
| 功率容量 |
连续波500W |
|
驻波 |
1.15:1 @ 18GHz(典型值） |
|
介质耐压值 |
2500 Vrms |
| RF耐压值@5MHz |
1500Vrms |
|
屏蔽特性 |
-90dB @ 3GHz , -75dB @ 18GHz |
|
内导体接触电阻 |
1 milli ohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-65 °C |
|
最大工作温度 |
165°C |
|
插拔次数 |
最少1000次 |
|
保持力 |
大于450N |
|
插拔力 |
小于35N |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
