TPD40 可调pitch射频探针
您的位置：产品应用及指南 > TPD40 可调pitch射频探针
名称：TPD40 可调pitch射频探针描述：DC~67GHz射频晶圆探针，Pitch可调，调节范围最大4mm
- 概述
- 技术文件
| 描述 | 40GHz Pitch可调探针 |
|
|
|
|

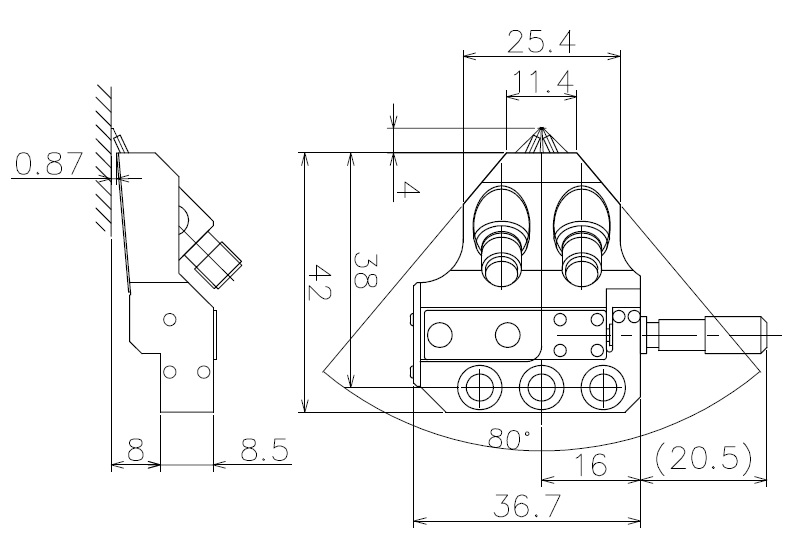

外观图纸 |
|
|
连接器角度 |
2.92mm母 45° |
|
端口数量 |
双端口 |
|
机械特性 |
|
|
|
|
| 本体材料 | 铝合金 |
| 探头材料 | 镍合金 |
| 可选Pitch | 50~1000µm(25µm每档),建议最大GS(SG)Pitch为250µm |
| 可选配置 | GSG-GSG.GS-SG |
| 接触压力 | 20g |
| 探测次数 | 1百万 |
| XY方向误差 | 最大10µm |
| 共面度误差 | 最大10µm |
| 划片宽度 | 30µm |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~40 GHz |
|
阻抗 |
50 Ω |
|
衰减Insertion Loss |
-1.0dB (GSG-150µm典型值） |
| 功率容量 |
连续波5W@10GHz |
|
驻波Retrurn Loss |
-15dB |
|
直流电压 |
100V |
| 直流电流 |
1A |
|
接触电阻 |
0.05ohm(接触盘为金) |
*67GHz 可调Pitch探针的具体规格请联系我们
