QUICKLINK 70GHz PCB探针
您的位置：产品应用及指南 > QUICKLINK 70GHz PCB探针
名称：QUICKLINK 70GHz PCB探针描述：QUICKLINK PCB专用探针，DC~70GHz.支持差分测试，快速插拔带锁定功能。
- 概述
| 描述 | 70GHz PCB RF探针 |
|
|
|
|

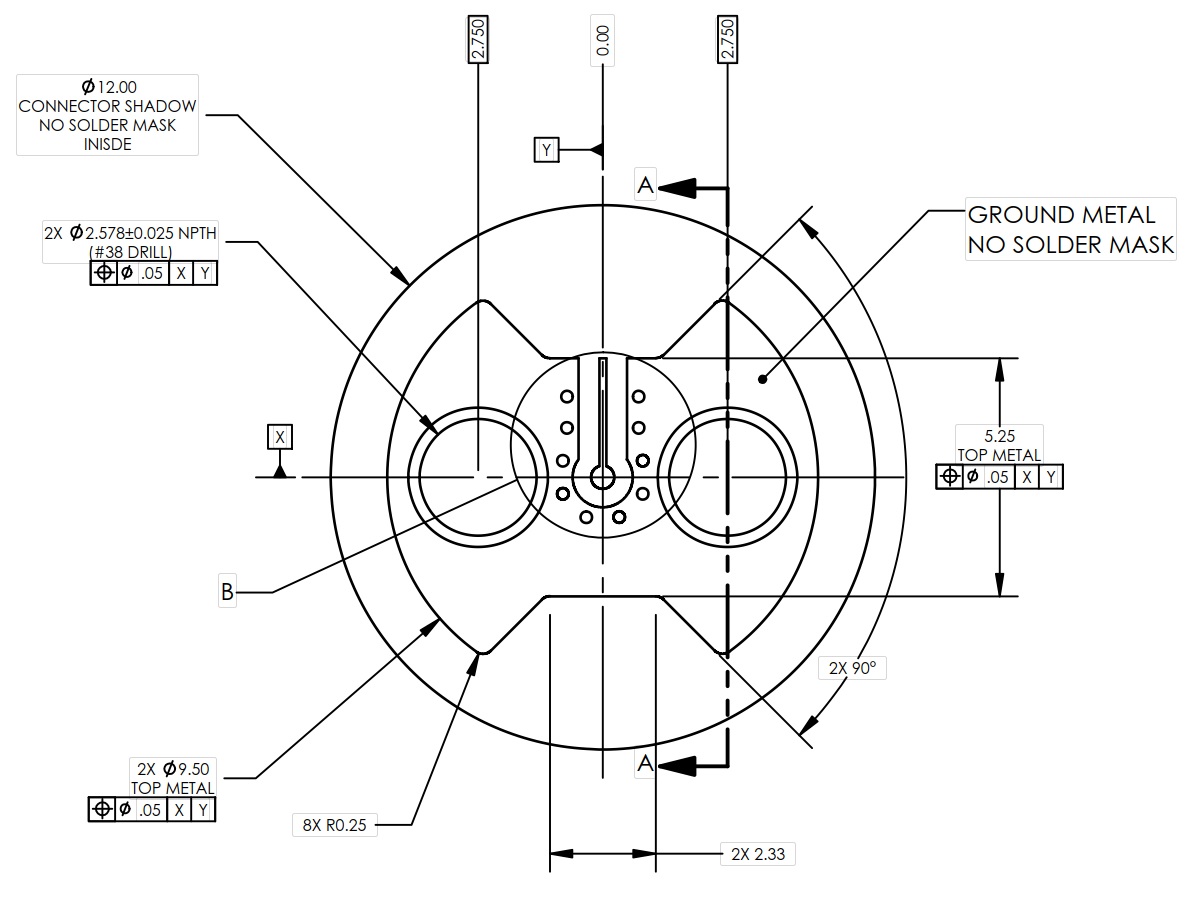

PCB焊盘尺寸 |
|
|
PCB差分焊盘尺寸 |
|
|
传输线类型 |
微带线或是带状线 |
|
机械特性 |
|
|
|
|
| 电缆长度 | 150mm,300mm,600mm或定制化长度 |
| 探头材料 | 铍铜 |
| Pitch | 2.54mm |
| 连接器 | 1.85mm(可选配SMA或是2.92mm) |
| 探测次数 | >1000 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~70GHz |
|
阻抗 |
50 Ω |
|
衰减Insertion Loss |
-1.5dB@40GHz,-3dB@70GHz |
|
驻波Retrurn Loss |
-18dB |
