TR70 4X1
您的位置：产品应用及指南 > TR70 4X1
名称：TR70 4X1描述：4 芯 70GHz TR集成式免焊组件
- 概述

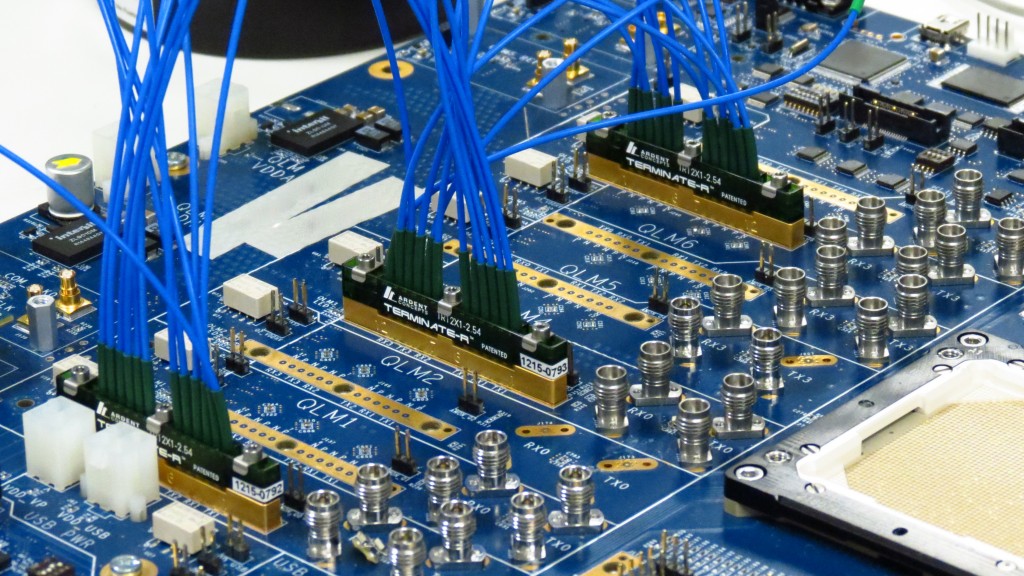

- 应用
| 描述 | 70GHz 4芯TR组件 |
|
|
|
|

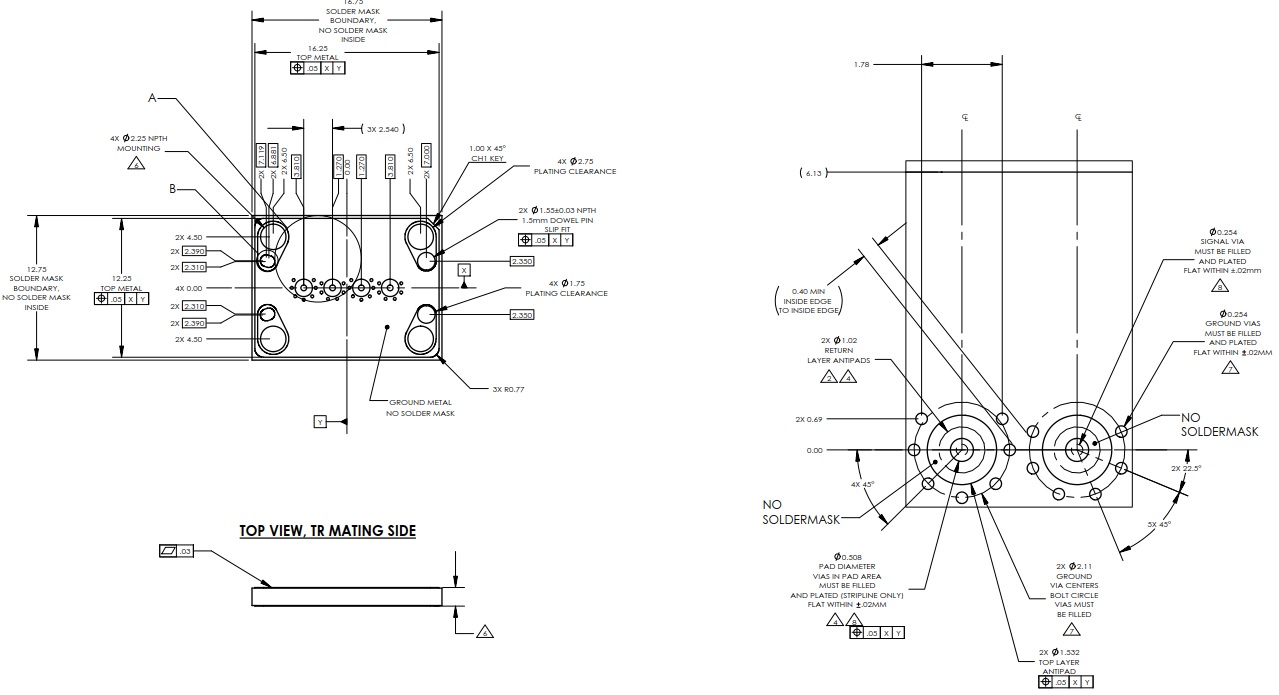

PCB微带线尺寸 |
|
|

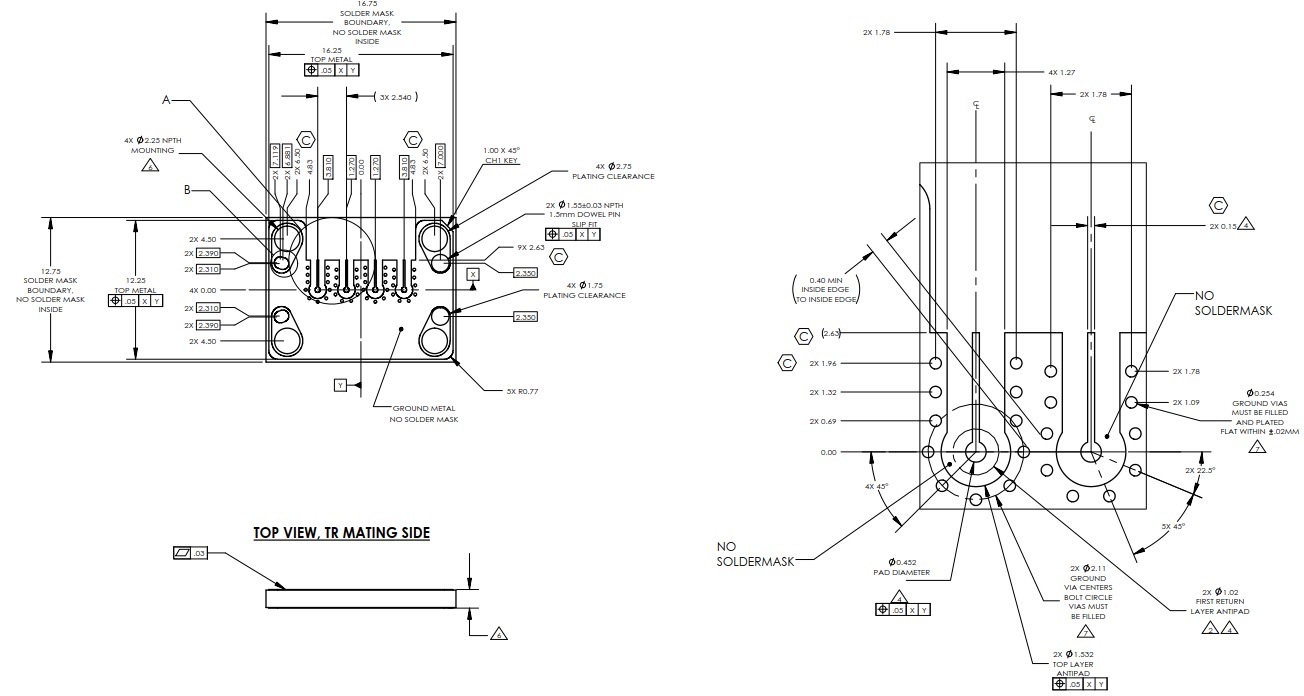

PCB带状线尺寸 |
|
|
传输线类型 |
微带线或是带状线 |
|
机械特性 |
|
|
|
|
| 电缆长度 | 150mm,300mm,600mm或定制化长度 |
| 探头材料 | 铍铜 |
| Pitch | 2.54mm |
| 连接器 | 1.85mm(可选配SMA或是2.92mm) |
| 探测次数 | >1000 |
| 通导数 | 4通道 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~70GHz |
|
阻抗 |
50 Ω +/-2.5 |
|
衰减Insertion Loss |
-1.5dB@40GHz,-3dB@70GHz |
|
驻波Retrurn Loss |
-18dB |
|
相位匹配 Phase match |
+/-2ps |
|
串扰Cross Talk |
-70dB@70GHz |
