micro-LinkOVER集成高速组件
您的位置：产品应用及指南 > micro-LinkOVER集成高速组件

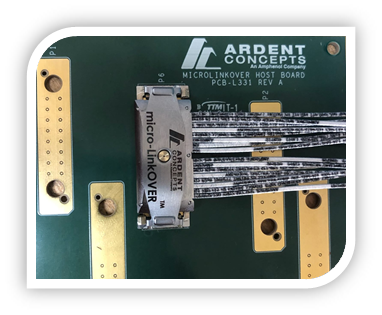

名称：micro-LinkOVER集成高速组件描述：micro-LinkOVER 是一种 PCB 上方双轴连接器系统，它为系统设计师和布局工程师提供了一种具有成本效益的方法，以释放管理 PAM4 56G 和 112G 系统及更高版本技术挑战所需的设计灵活性。每通道支持从 10G 到超过 112G PAM4 的数据速率，具有高信噪比和低 VSWR。micro-LinkOVER 是一种 应用于PCB 上的双同轴轴连接器系统，它为系统设计师和布局工程师提供了一种具有成本效益的方法，以释放管理 PAM4 56G 和 112G 系统及更高版本技术挑战所需的设计灵活性。每通道支持从 10G 到超过 112G PAM4 的数据速率，具有高信噪比和低 VSWR。micro-LinkOVER 的直接到 PCB 压接触安装解决方案消除了对任何有损耗的板卡的需求，最大限度地减少了系统链路间的转换和损失。micro-LinkOVER 的模块化设计允许在密集的占板面积中实现多种外形尺寸，以适应拥挤的安装环境。micro-LinkOVER 是 100G/200G/400G 系统、lnfiniband™、PCle®、芯片到芯片链路和 5G 系统的理想解决方案。
- 概述
- 技术文件
特点：
- 每条通道高达 112G+ PAM4 的性能（证明每条通道 100 Gbaud）
- 50 GHz 时插入损耗大于 30dB 的信噪比性能
- 消除复杂PCB布线和PCB走线损耗
- 高密度封装使更多通道更靠近 IC
- 节省时钟回复器
- 与光学引擎相比，显着降低了功率要求
- 专为差分对而设计
应用：
- 100G/200G/400G 系统
- 5G
- Infiniband™
- PCIe®
- 数据中心
- 背面 PCB 互连
- 背板
- 面向未来的 400G 设计
- 芯片到芯片连接
规格
| 机械规格 | 价值 |
|---|---|
| 构成因素 | 16差分对（24差分对，32差分对开发中） |
| 音高（信号） | 0.54 毫米 |
| 间距（电缆） | 2.4 毫米 |
| 电缆长度 | 203mm-1000mm，定制 |
| 安装选项 | 螺丝安装，SMT |
| 配合力 (g) | 每对 150 个 |
| 安装螺钉扭矩 (in-lbs) | 0.5 |
| 电缆类型 | Spectra-Strip 32 AWG Drainless, FEP, 95 ohm |
| 电气规格 | 价值 |
|---|---|
| 频率范围/数据速率 | 支持 56Gb/s 和 112Gb/s PAM4、PCIe® Gen 5、100G/200G/400G 系统 |
| 回波损耗，14 GHz (dB)（8" Twinax，两个终端，每端 2mm 带状线） | <-17 |
| 回波损耗，28 GHz (dB)（8" Twinax，两个终端，每端 2mm 带状线） | <-13 |
| 插入损耗，14 GHz（8" Twinax，两个微型 LO 终端）(db) | >-2 |
| 插入损耗，28 GHz（8" Twinax，两个微型 LO 终端）(db) | >-4.5 |
| L2 功率和串扰，14GHz (dB) | <-65 |
| L2 功率和串扰，28GHz (dB) | <-60 |
| 阻抗（欧姆） | 95±5 |
| 对内偏斜 (ps) | <2 |
| 插入损耗，14 GHz（仅限 Twinax 电缆）（db/in） | -0.19 |
| 插入损耗，28 GHz（仅限 Twinax 电缆）（db/in） | -0.28 |
| 环保性能 | 价值 |
|---|---|
| 工作温度范围 | 符合 EIA-364 规范，详情请联系工厂 |
| 机械冲击和振动 | 符合 EIA-364 规范，详情请联系工厂 |
| 有限责任公司 | 符合 EIA-364 规范，详情请联系工厂 |
| 连续性监控 | 符合 EIA-364 规范，详情请联系工厂 |
| MFG | 符合 EIA-364 规范，详情请联系工厂 |
