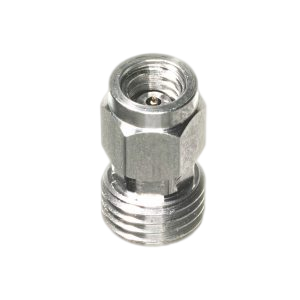

1.0mm 公穿墙螺纹安装连接器
您的位置:产品应用及指南 > 1.0mm 公穿墙螺纹安装连接器
名称:1.0mm 公穿墙螺纹安装连接器描述:1mm 连接器,公,穿墙螺纹安装,适用于仪器,模块面板
- 概述
描述 | 1mm母 穿墙螺纹安装连接器, |
|
|
外观图纸 |
请参考规格书 |
适配PCB |
N/A |
型号 |
CWW229-00 |
结构组成 |
描述 |
|
|
中心导体 |
铍铜,镀金 |
绝缘介质 |
空气 |
外导体 |
不锈钢,钝化 |
电气特性参数 |
|
|
频率范围 |
DC~110GHz |
阻抗 |
50 Ω |
衰减 |
0.3dB @ 110GHz(最大) |
功率容量 |
连续波1W |
驻波 |
1.20:1 @ 110GHz(典型值) |
介质耐压值 |
1000 Vrms |
RF耐压值@5MHz |
200Vrms |
屏蔽特性 |
40dB @ 70GHz |
内导体接触电阻 |
3毫欧 |
环境及机械特性参数 |
|
|
最小工作温度 |
-45 °C |
最大工作温度 |
125°C |
插拔次数 |
最少1000次 |
震动 |
MIL-STD-202, Method 204, Condition D |
腐蚀 |
MIL-STD-202, Method 101, Condition B |
热冲击 |
MIL-STD-202, Method 107,Condition B |
RoHS |
符合 |
