名称：Pick-off Tee拾音三通描述：提供市场上性能最高的宽带pick off tee 拾音三通，覆盖直流至 110 GHz 范围内具有业界最低水平的插入损耗。所有型号均可作为单个单元或幅度和相位匹配的成对提供，并提供多种连接器配置。这些器件的应用包括数字示波器预分频器触发、同步和时钟/数据恢复。

概述
应用
技术文件

插入损耗

回波损耗

相位

产品型号

频率范围

阻抗

幅度均衡

端口/封装

Thru Line Pick off Line Thru Line Pick off Line

均衡

FTPT-9462-H

DC~26.5GHz

3.5dB±0.5

10.5dB±10.5

<-15dB

<-20dB

50ohm

±0.1dB

±5°

SMA

FTPT-9464-H

DC~40GHz

3.5dB±0.5

10.5dB±10.5

<-10dB

<-15dB

50ohm

±0.1dB

±5°

2,92mm

FTPT-9465-H

DC~50GHz

3.5dB±0.5

10.5dB±10.5

<-10dB

<-15dB

50ohm

±0.1dB

±5°

2.4mm

FTPT-9467-H

DC~67GHz

4.0dB±0.5

10.0dB±10.5

<-10dB

<-15dB

50ohm

±0.25dB

±8°

1.85mm

FTPT-9469-H

DC~110GHz

4.5dB±0.5

11.0dB±10.5

<-10dB

50ohm

±0.75dB

±10°

1.0mm

FTPT-9562-H

DC~26.5GHz

1.1dB(+0.1,
-0.5)

14.5dB(+0.1.
-1.0)

<-20dB

<-2.5dB

41.7/45.5ohm

±0.1dB

±2°

SMA

FTPT-9564-H

DC~40GHz

0.9dB(+0.1,
-0.5)

14.5dB(±2dB)

<-12dB

<-4B

41.7/45.5ohm

±0.1dB

±2°

2,92mm

FTPT-9565-H

DC~50GHz

0.9dB(+0.1,
-1.25)

14.5dB(±2dB)

<-13dB

<-3.5B

41.7/45.5ohm

±0.1dB

±2°

2.4mm

FTPT-7061-H

DC~30GHz

4.0dB±1

13.0dB±1

<-10dB

50ohm

QFN 4X4

FTPT-7062-H

DC~30GHz

1.0dB±1

15.0dB±2

<-15dB

<-5dB

50ohm

QFN 4X4

FTPT-5567-H

DC~67GHz

4.0dB±0.75

10.0dB±1

<-10dB

<-15dB

50ohm

±0.25dB

±5°

1.85mm

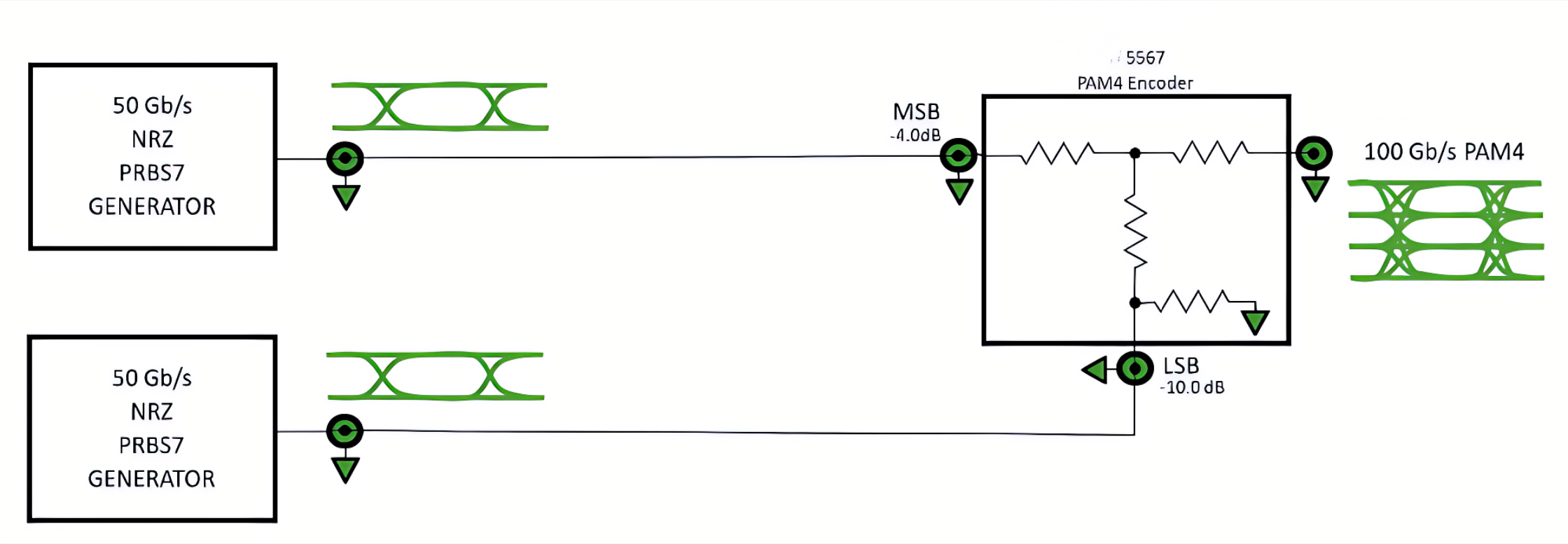

5567是PM4编码器，输入2个等幅50Gb/s NAZ，输出1个100Gb/s的 PM4信号
三端口的连接器公母可选

9469/67/65/64/62 宽带 Z 匹配拾音三通可作为配对对或单个设备提供，在直通线和拾音线
上提供从 DC 到 110 GHz 的平坦频率响应。它适用于 224 Gbps PAM4 通信系统，并可用
作直通信号路径扰动最小的触发源。另一个常见应用是在直通路径上注入幅度噪声，以进行
数据通信一致性测试。数字示波器应用包括预分频器触发、同步和时钟/数据恢复

9565/64/62是宽带拾音三通可作为配对或单个设备提供，在直通拾音线路上提供从 DC 到
50 GHz 的平坦频率响应。它适合作为触发源，对直通信号路径的扰动最小。数字示波器应
用包括预分频器触发、同步和时钟/数据恢复。
