1599-6501-02 接微带线，四孔法兰，直式K型公头
您的位置：产品应用及指南 > 1599-6501-02 接微带线，四孔法兰，直式K型公头
名称：1599-6501-02 接微带线，四孔法兰，直式K型公头描述：2.92mm 又叫K型连接器。连接器采用空气介质，外导体直径是2.92mm。频率可以达到40GHz，具有低驻波，低插损，机械结构强等特点。可以和3.5mm以及SMA连接器兼容互配。
- 概述
- 应用
| 描述 | 四孔法兰公头，接微带线 |
|

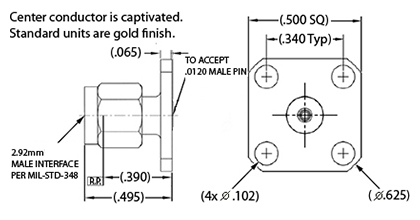

外观图纸 |
 |
| 适配 | 面板安装，四孔法兰 |
|
结构组成 |
描述 |
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
空气 |
|
外导体 |
不锈钢，钝化 |
|
电气特性参数 |
|
频率范围 |
DC~40GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.19dB @40GHz |
| 功率容量 |
连续波30W |
|
驻波 |
1.13:1 @ 40GHz |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
200Vrms |
|
屏蔽特性 |
>-(100dB-f(GHz)) |
|
内导体接触电阻 |
<2.0 Milliohm |
|
外导体接触电阻 |
<0.4 Miliohm |
|
环境及机械特性参数 |
|
最小工作温度 |
-55 °C 根据不同材料最低可到-240°C |
|
最大工作温度 |
125°C 根据不同材料最高可到204°C |
|
插拔次数 |
最少500次 |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
