1.85mm 四孔法兰面板安装可拆卸连接器
您的位置：产品应用及指南 > 1.85mm 四孔法兰面板安装可拆卸连接器
名称：1.85mm 四孔法兰面板安装可拆卸连接器描述：1.85mm连接器，又称为V型连接器。1.85mm 连接器采用空气介质，外导体直径是1.85mm。频率可以达到65GHz，具有低驻波，低插损，机械结构强等特点。可以和2.4mm连接器兼容互配。四孔法兰，面板安装，可配合玻璃绝缘子使用。
- 概述
| 描述 | 面板安装，四孔法兰，直式母头 |
|
|
|
|

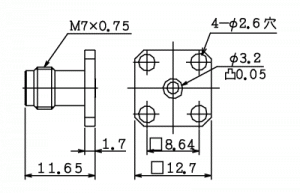

外观图纸 |
 |
|
适配 |
面板安装，玻璃绝缘子 |
| 型号 | CVW089-10 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
空气 |
|
外导体 |
不锈钢，钝化 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~65 GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.3dB @ 65GHz(最大） |
| 功率容量 |
连续波10W |
|
驻波 |
1.15:1 @ 65GHz(典型值） |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
200Vrms |
|
屏蔽特性 |
40dB @ 1GHz |
|
内导体接触电阻 |
2 milli ohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-65 °C |
|
最大工作温度 |
165°C |
|
插拔次数 |
最少500次 |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
