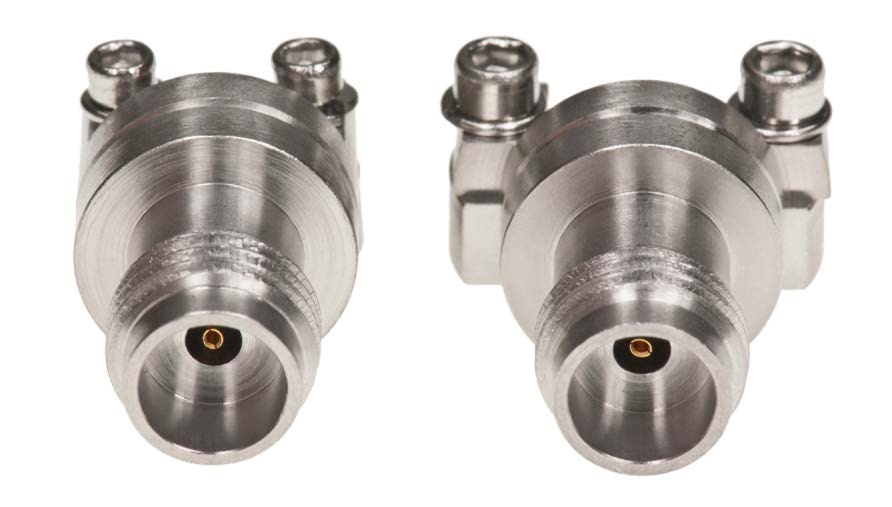

PCB Edge Monut边缘安装免焊1.85mm连接器
您的位置：产品应用及指南 > PCB Edge Monut边缘安装免焊1.85mm连接器
名称：PCB Edge Monut边缘安装免焊1.85mm连接器描述：PCB Edge Monut边缘安装免焊1.85mm连接器,DC~70GHz
- 概述
- 技术文件
| 描述 | 直式，配电缆公头 |
|
|
|
|
外观图纸 |
 |
| 适配 | 各类厚度PCB |
| 型号1 | FTEC0101 |
| 型号2 | FTEC0102 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
空气 |
|
外导体 |
不锈钢，钝化 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~70 GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.3dB @ 70GHz(最大） |
| 功率容量 |
连续波10W |
|
驻波 |
1.15:1 @ 65GHz(典型值） |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
200Vrms |
|
屏蔽特性 |
40dB @ 1GHz |
|
内导体接触电阻 |
2 milli ohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-65 °C |
|
最大工作温度 |
165°C |
|
插拔次数 |
最少500次 |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
