TQ9 多芯同轴
您的位置：产品应用及指南 > TQ9 多芯同轴
名称：TQ9 多芯同轴描述：9芯同轴电缆连接器，MIL-38999壳体，系列III,Size 13，DC~65GHz。
- 概述
- 技术文件
| 描述 | 直式，配电缆9芯射频连接器 |
|

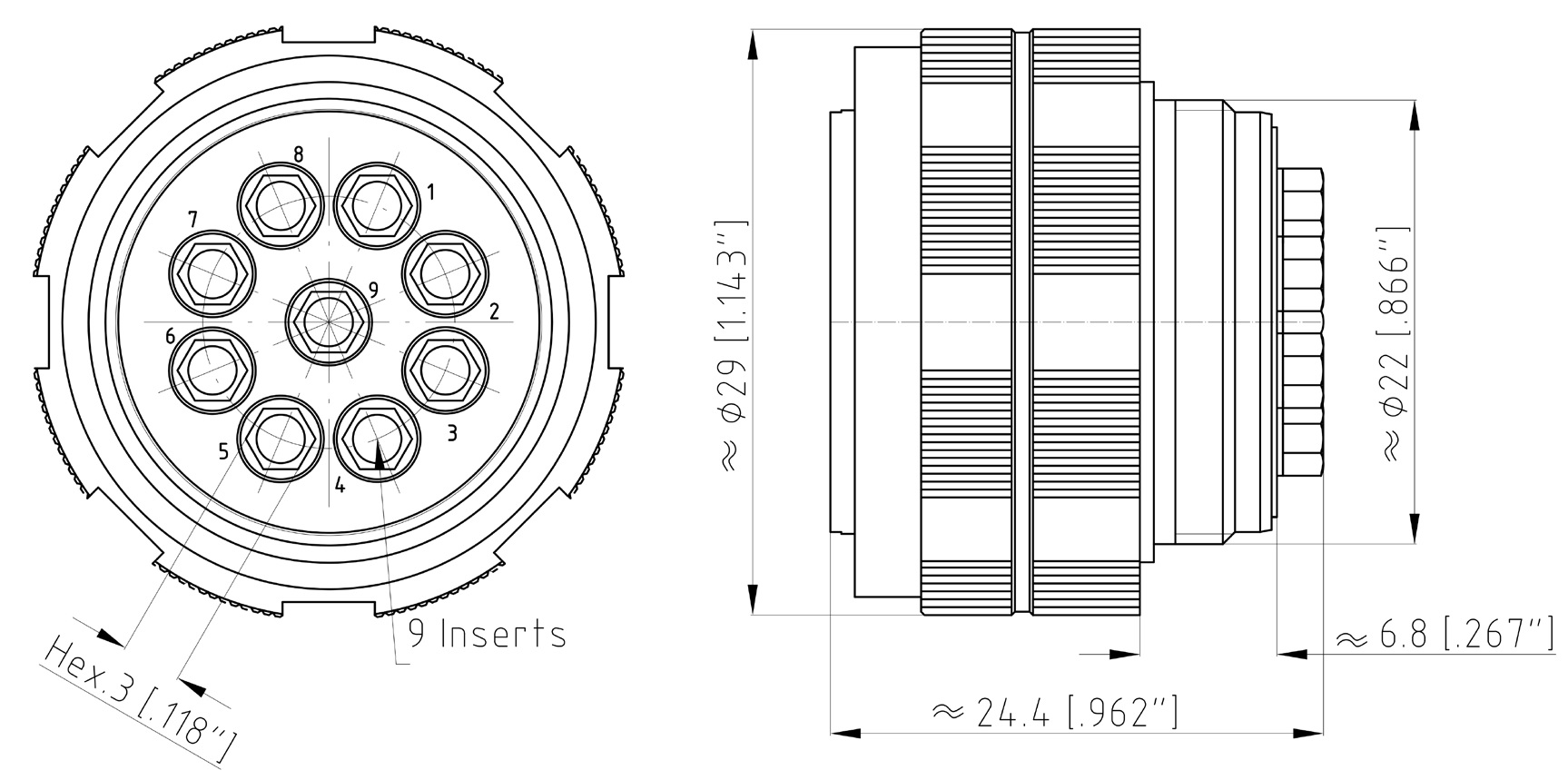

外观图纸 |
|
|
适配电缆 |
Type 47F,Type 677 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
PTFE |
|
外导体 |
铍铜，镀金 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~65GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.15dB @ 65GHz(最大） |
| 功率容量 |
连续波10W |
|
驻波 |
1.02+0.005*f(GHz) |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
670rms |
|
屏蔽特性 |
-(100-f(GHz))dB |
|
内导体接触电阻 |
3 milli ohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-65 °C |
|
最大工作温度 |
165°C |
|
插拔次数 |
最少500次 |
|
保持力 |
大于500N |
|
插拔力 |
小于35N |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
