8H1V-6061-00
您的位置：产品应用及指南 > 8H1V-6061-00
名称：8H1V-6061-00描述：N头穿墙型气密转接器，DC~18GHz,具有最高气密等级和泄气孔设计。精密的不锈钢本体材料加上镀金处理，具有优异的射频性能，满足任何苛刻复杂的应用环境，在热真空和空间卫星上具有广泛应用。气密等级<10-8cc/sec @ 1 atmosphere Helium，可以与SMA及3.5mm连接器接口兼容。
- 概述
| 描述 | N型气密型转接器 |
|
|
|
|

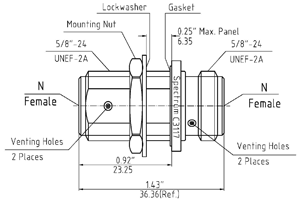

外观图纸 |
 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
TFE |
|
气密介质 |
玻璃烧结 |
|
外导体 |
不锈钢，镀金 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~18GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.15dB @ 18GHz(最大） |
| 功率容量 |
连续波100W |
|
驻波 |
1.25:1 @ 18GHz(典型值） |
|
介质耐压值 |
2000 Vrms |
| RF耐压值@5MHz |
2000Vrms |
|
屏蔽特性 |
90dB @ 1GHz |
|
内导体接触电阻 |
2 milli ohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-54 °C |
|
最大工作温度 |
125°C |
|
插拔次数 |
最少1000次 |
|
气密等级 |
小于 10-8 CC/Sec. |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
