1.0mm-1.85mm转接器
您的位置：产品应用及指南 > 1.0mm-1.85mm转接器
名称：1.0mm-1.85mm转接器描述：1.0mm到1.85mm之间转接器，精密型，DC~65GHz。
- 概述
|
型号 |

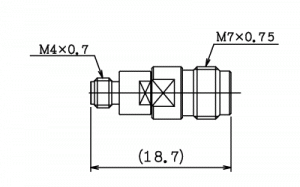

描述 | 外观图纸 |
|
02R0233-00 |
1.0mm 公到1.85mm 母 |
  |
|
02R0234-00 |
1.0mm 公到1.85mm 公 |
  |
|
02R0235-00 |
1.0mm 母到1.85mm 母 |
  |
|
02R0236-00 |
1.0mm 母到1.85mm 公 |
  |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
空气 |
|
外导体 |
不锈钢，钝化，镀金 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~65GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.3dB 最大 |
| 功率容量 |
连续波30W |
|
驻波 |
1.20 最大 |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
200Vrms |
|
屏蔽特性 |
>-(100dB-f(GHz)) |
|
内导体接触电阻 |
<2.0 Milliohm |
|
外导体接触电阻 |
<0.4 Miliohm |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-55 °C 根据不同材料最低可到-240°C |
|
最大工作温度 |
125°C 根据不同材料最高可到204°C |
|
插拔次数 |
最少500次 |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
