MCRF40
您的位置:产品应用及指南 > MCRF40
名称:MCRF40描述:DC~40GHz射频+DC混合探针,适用于晶圆和PCB的射频,信号和直流测试
- 概述
- 技术文件
描述 | 40GHz RF+DC探针 |
|
|

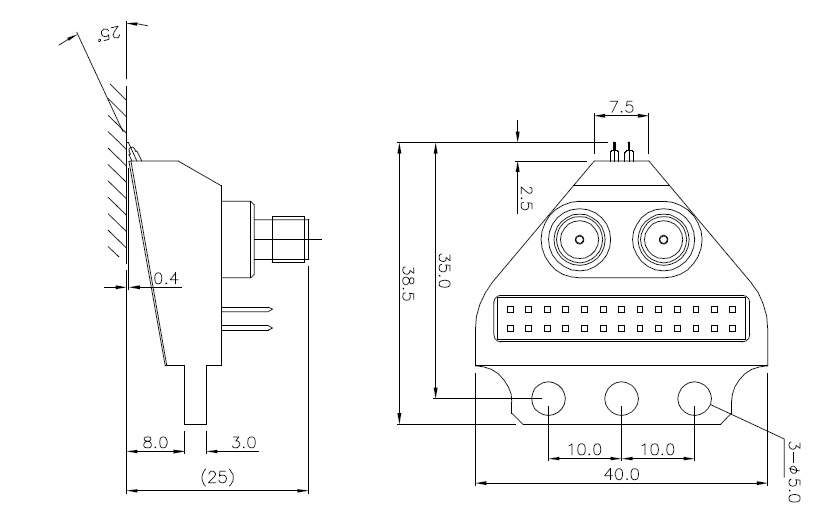

外观图纸 |
|
连接器角度 |
2.92mm 母 90°,2.54mm PIN Header |
端口数量 |
双端口 |
机械特性 |
|
|
|
本体材料 | 铝合金 |
探头材料 | 镍合金,钨或是铍铜(RF) / 钨或是铍铜(DC) |
PCB材料 | FR4 |
可选Pitch | 最小50µm |
接触压力 | 20g |
探测次数 | 1百万 |
XY方向误差 | 最大10µm |
共面度误差 | 最大10µm |
划片宽度 | 30µm |
电气特性参数 |
|
|
频率范围 |
DC~40 GHz |
阻抗 |
50 Ω |
衰减Insertion Loss |
-1.5dB (GSG-150µm典型值) |
功率容量 |
连续波5W@10GHz |
驻波Retrurn Loss |
-13dB |
直流电压 |
100V |
直流电流 |
1A |
接触电阻 |
0.05ohm(接触盘为金) |
