8寸手动射频探针台
您的位置：产品应用及指南 > 8寸手动射频探针台
名称：8寸手动射频探针台描述：精密型8寸手动探针平台，兼容4“（100mm),6"(150mm)的配置，适用于实验室环境。独立裸片测试位，独立校准片测试位
- 概述
- 技术文件
产品图片

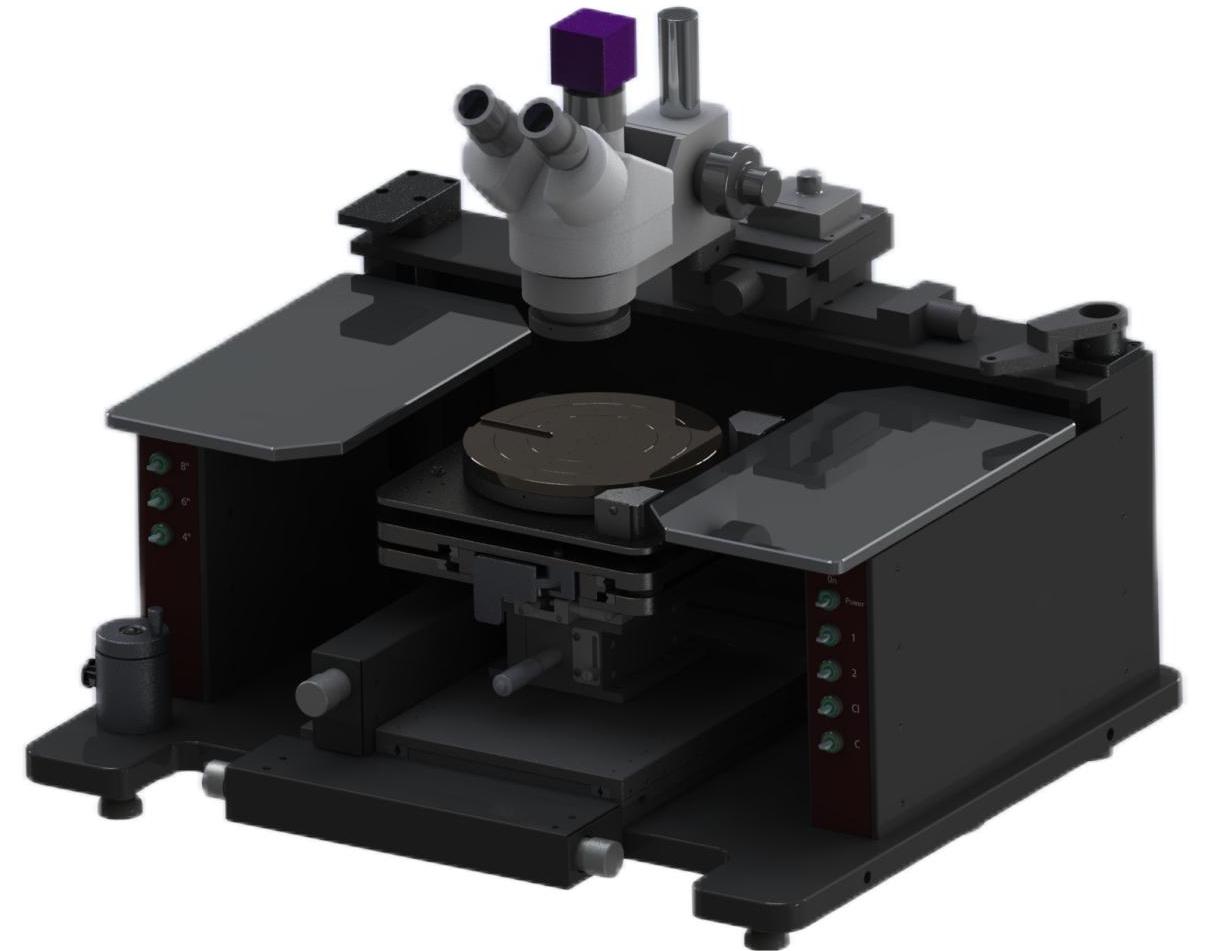

FTPS-8M 8寸手动探针台整体外观
产品图纸
FTPS-8M 8寸手动探针台技术参数与尺寸图
产品概述
FTPS-8M 8寸手动探针台专为高精度测量设计，适用于射频和毫米波等应用场景，可对器件进行表征及晶圆级测试，同时支持高功率性能和故障分析、IC及MEMS器件测试、PCB及封装载板测试。
该设备采用人体工程学设计，操作便捷，能够满足各种高精度测量需求，为科研和生产提供可靠的测试解决方案。
核心功能
通用性强
兼容多种测试场景，支持不同类型器件及晶圆测试，满足多样化需求。
人体工程学设计
Chuck可实现快速移动操作，提升操作便捷性，减少操作人员疲劳。
灵活适配
面板能容纳多达6个直流或4个射频微调探针座，适配不同测试需求。
高度可调
面板高度可升降和连续调节，兼容不同高度器件测试，操作灵活。
技术规格
| 参数 | 规格 |
|---|---|
| 快速移动行程范围 | 220 mm X 220mm |
| 精细行程范围 | 220 x 220毫米细显微米控制 |
| 精细行程精度 | < 2.0µm@4000µm/rev |
| 平整度 | < 10 µm |
| Theta行程(标准) | ±60° |
| Theta行程(精细) | ± 5.0° |
配件信息
4K相机模组
可调光源（PWM无极调光）
0.7-4.5倍光学可调镜头（可接HDMI）
数显高度千分尺
磁吸平台及支柱、显示器安装件
电源及气路控制开关（带指示灯）
CHUCK模组（X轴220mm、Y轴220mm、Z轴20mm）
附件吸附台（支持清真纸、校准片、裸片吸附）
