2.4mm PCB边缘安装免焊连接器
您的位置：产品应用及指南 > 2.4mm PCB边缘安装免焊连接器
名称：2.4mm PCB边缘安装免焊连接器描述：2.4mm PCB边缘安装免焊连接器。DC~50GHz,可以兼容和替换西南微波同类型连接器
- 概述
- 应用
| 描述 | 边缘侧出，免焊2.4mm 连接器 PCB edge mount solderless |
|
|
|
|

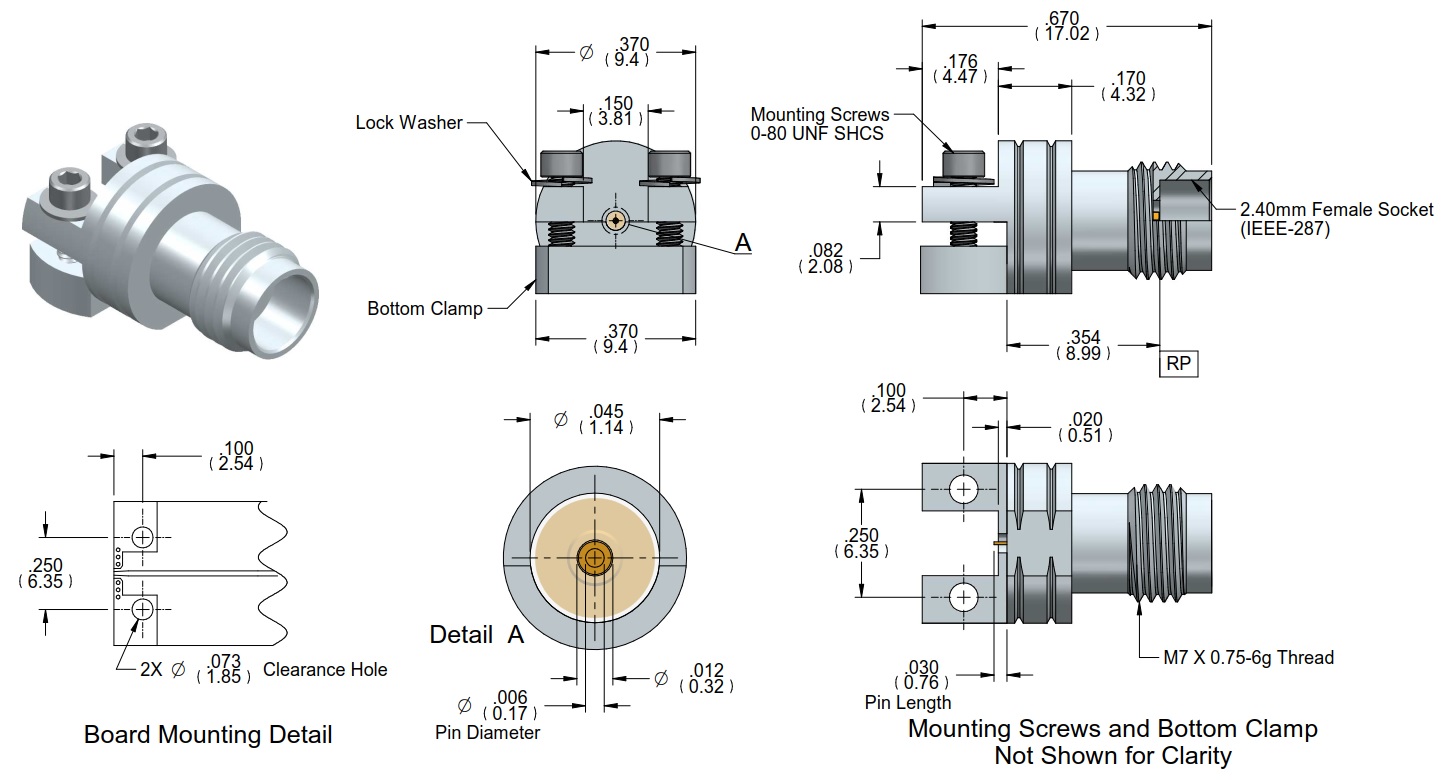

外观图纸 |
请参考规格书 |
|
适配PCB |
各种厚度PCB |
| 型号1 | FTEC0201 |
|
型号2 |
FTEC0202 |
|
结构组成 |
描述 |
|
|
|
|
中心导体 |
铍铜，镀金 |
|
绝缘介质 |
空气 |
|
外导体 |
不锈钢，钝化 |
|
电气特性参数 |
|
|
|
|
频率范围 |
DC~50GHz |
|
阻抗 |
50 Ω |
|
衰减 |
0.3dB @ 50GHz(最大） |
| 功率容量 |
连续波5W |
|
驻波 |
1.15:1 @ 50GHz(典型值） |
|
介质耐压值 |
1000 Vrms |
| RF耐压值@5MHz |
200Vrms |
|
屏蔽特性 |
40dB @ 40GHz |
|
内导体接触电阻 |
3毫欧 |
|
环境及机械特性参数 |
|
|
|
|
最小工作温度 |
-45 °C |
|
最大工作温度 |
125°C |
|
插拔次数 |
最少1000次 |
|
震动 |
MIL-STD-202, Method 204, Condition D |
|
腐蚀 |
MIL-STD-202, Method 101, Condition B |
|
热冲击 |
MIL-STD-202, Method 107,Condition B |
|
RoHS |
符合 |
