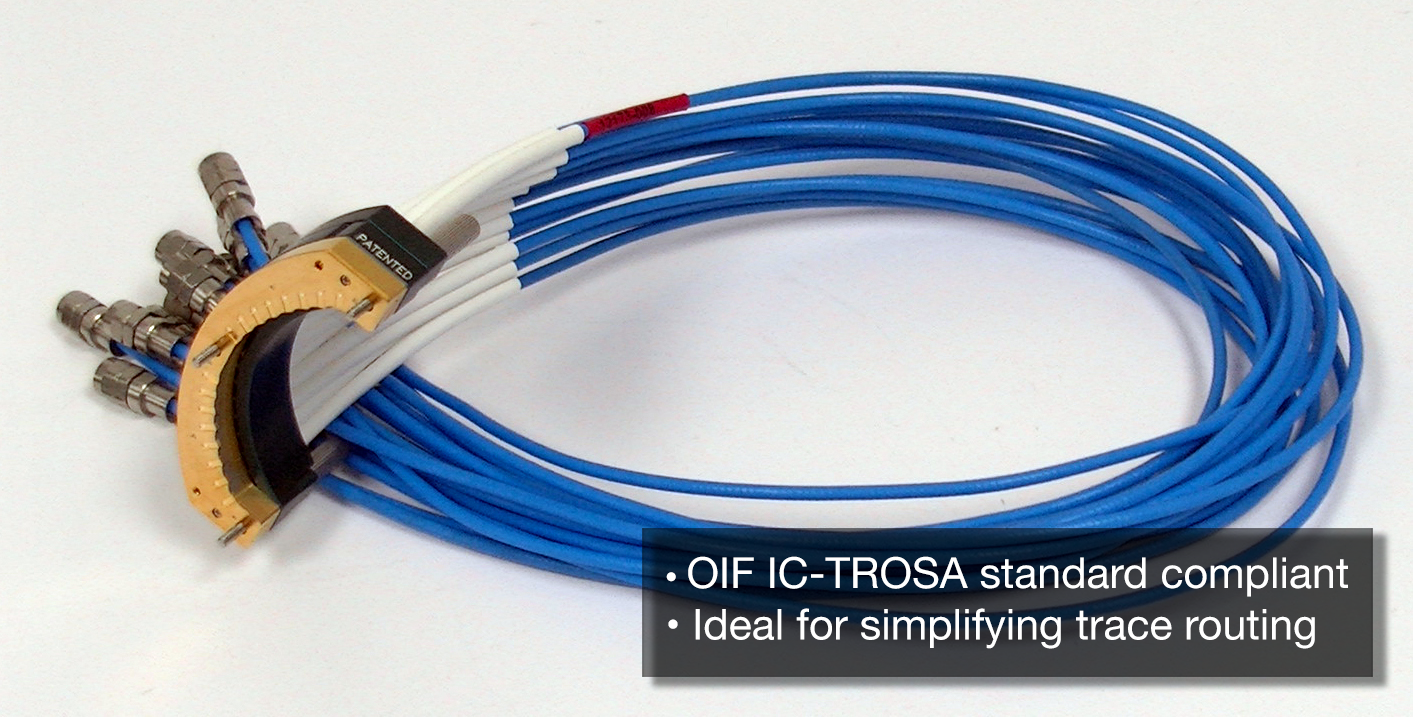

TR Euqal Trace 16芯等长度多芯集成射频组件
您的位置：产品应用及指南 > TR Euqal Trace 16芯等长度多芯集成射频组件
名称：TR Euqal Trace 16芯等长度多芯集成射频组件描述：TR Multicoax Equal Trace 可弧形扇出布局为多个高速通道提供卓越的信号完整性，使其非常适合需要等长和短走线长度以进行性能调整的应用。在这些情况下，TR 可以帮助最大限度地减少蛇形走线以实现特定总长度的需要。这有助于确保信号在数据和时钟路由中同时到达目的地，以获得最佳性能。TR Multicoax 的紧密间距使连接器更靠近设备以减少信号损耗
- 概述
- 技术文件
高性能
TR Multicoax Equal Trace 可弧形扇出布局为多个高速通道提供卓越的信号完整性，使其非常适合需要等长和短走线长度以进行性能调整的应用。在这些情况下，TR 可以帮助最大限度地减少蛇形走线以实现特定总长度的需要。这有助于确保信号在数据和时钟路由中同时到达目的地，以获得最佳性能。TR Multicoax 的紧密间距使连接器更靠近设备以减少信号损耗。
主要优势
• 符合 OIF IC-TROSA 标准
• 高达 70 GHz+ 的卓越信号完整性
• 有助于减轻对繁琐的蛇形走线布线的需求
• 允许使用更短的走线长度以减少信号损失
• 连接器性能的长期可重复性更好
• 无焊系统消除了信号失真以实现信号完整性
• 将多个信号快速连接到 PCB
• 可跨程序重复使用，以节省大量成本
技术规格
| 频率范围 | 直流至 70 GHz |
| 回波损耗 | 小于 -15 dB 至 67 GHz |
| 插入损耗 | -1.5 dB 到 40 GHz，-3 dB 到 70 GHz |
| 串扰或耦合干扰 | -70 dB 至 70 GHz |
| 阻抗 | 50 Ω +/- 2.5 Ω |
| 相位匹配 | +/- 2 ps 标准 |
应用
TR Multicoax 系列产品线也非常适用于：
-
-
- IC TOSA/ROSA/TROSA
- OIF 标准 IC
- 光连接器分线板
- 客户 IC 评估板
- 移动芯片组
- 高速串行解串器
-
