800G BERT 误码仪
名称：800G BERT 误码仪描述：误码率 (BER) 是数字通信的关键性能属性。网络、子系统或组件的信号传输质量可以使用 BER 测试仪进行评估，该测试仪将接收到的数据流与传输序列进行比较并计算错误数量.400G/800G BERT 适用于 8 通道 NRZ 56 Gbit/s 或 8 通道 PAM4 56 GBd。
该误码仪是测试评估板和误码仪集成式设计，适用于光模块，电缆组件和光器件的量产测试
- 概述
- 应用
Fintest 800G BERT 误码仪
一体化误码仪测试解决方案，专为400G/800G光模块及AOC/AEC/DAC产线测试设计
产品概述
Fintest 800G BERT是一款集测试板与误码仪于一体的高性能测试设备，支持NRZ与PAM4编码，具备多通道、高精度、易集成等特点，适用于高低温等多种测试环境。
二合一设计
测试板与误码仪集成，节省空间，提高测试效率，简化工作流程。
- 紧凑型设计节省75%空间
- 一体化减少连接时间
- 简化维护流程
多编码支持
全面支持NRZ/PAM4编码，满足多样化测试需求，适应各种应用场景。
- NRZ/PAM4双模式支持
- 自动编码识别
- 无缝切换技术
丰富码型支持
支持PRBS 7/9/11/13/15/23/31/13Q/31Q及SSPRQ等多种测试码型。
- PRBS全系列支持
- SSPRQ高级码型
- 自定义码型功能
高精度测试
支持8通道并发测试，每通道最高速率达53.125 GBd，确保测试准确性。
- 8通道同步测试
- 53.125 GBd高速率
- 亚皮秒级精度
宽温适应性
可集成-30°C至125°C高低温热流仪，适应各种严苛条件。
- -30°C至125°C工作范围
- 温度自适应校准
- 工业级稳定性
用户友好软件
配备图形化操作界面，支持误码率自动采集与导出，简化数据分析。
- 直观图形界面
- 一键式测试流程
- 自动报告生成
技术规格
| 项目 | 参数 |
|---|---|
| 通道数 | 8通道 |
| 调制方式 | NRZ / PAM4 |
| 数据速率 | 24.33024, 25.78125, 26.5625, 51.5625, 53.125 GBd |
| 支持码型 | PRBS 4/7/9/11/13/15/23/31/58, SSPRQ |
| 最大振幅 | 600 mVppd |
| 上升/下降时间 | 15 ps (20%~80%) |
| 抖动（RMS） | 0.6 ps |
| 输入灵敏度 | 25 mVppd |
| PC接口 | USB |
| 电源 | DC 3.3V |
| 尺寸（W×H×D） | 187 mm × 63 mm × 217 mm |
| 重量 | 1.5 Kg |
应用场景
800G/400G光模块生产测试
AOC/AEC/DAC误码率测试
数据中心与高速通信设备测试
可集成热流仪
使用流程简介
连接设备
插入待测线缆或是电缆组件，连接USB至电脑，接通主板与光模块/电缆电源
启动系统
启动电源与开关
识别设备
等待设备管理器识别虚拟串口
运行软件
按界面指引进行误码率测试
保存数据
测试结果自动保存，支持多次连续测试
产品展示

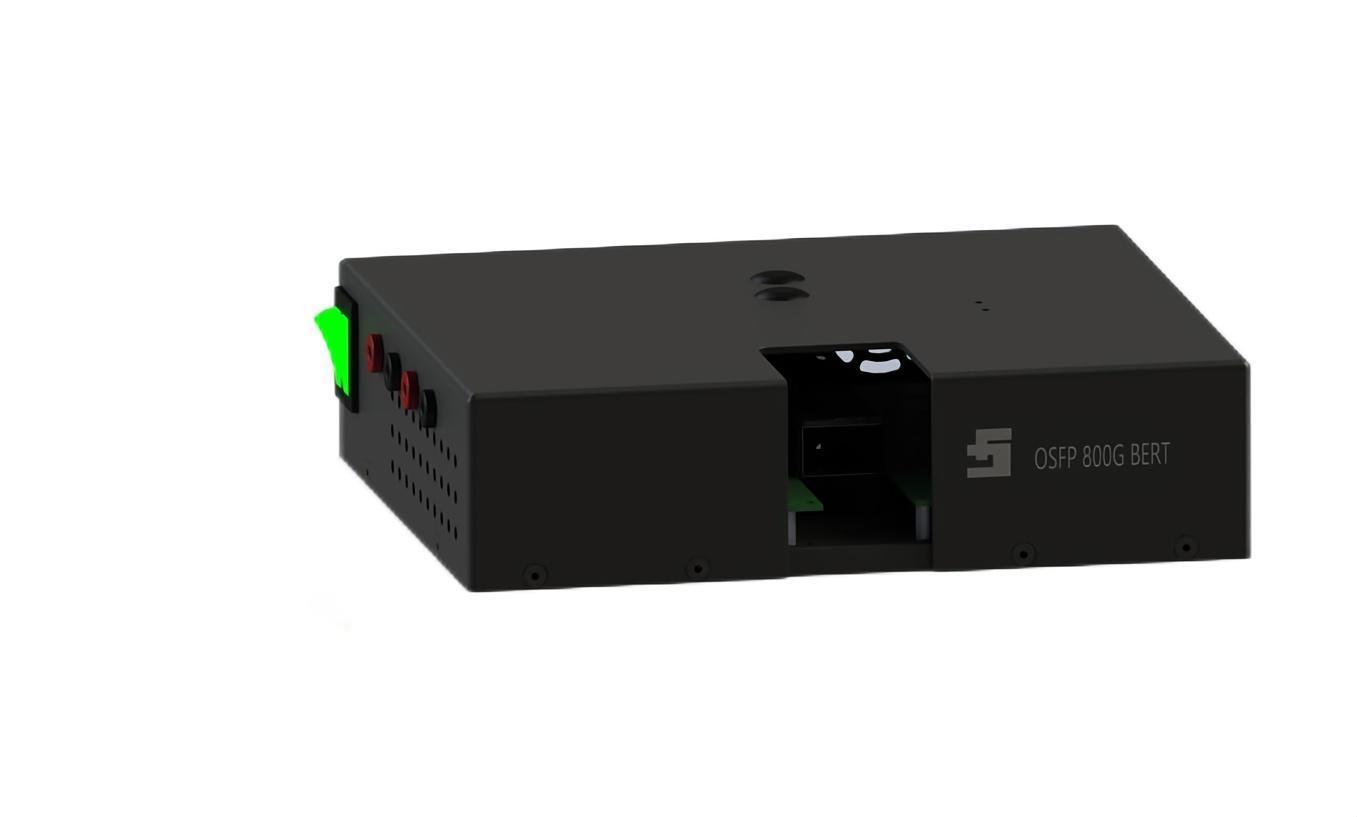

设备外观设计
Fintest 800G BERT采用紧凑型设计，集成测试板与误码仪功能，外观简洁大方，适合各种测试环境。
- 紧凑型设计，节省空间
- 高质量金属外壳，耐用性强
- 人性化接口布局，易于连接

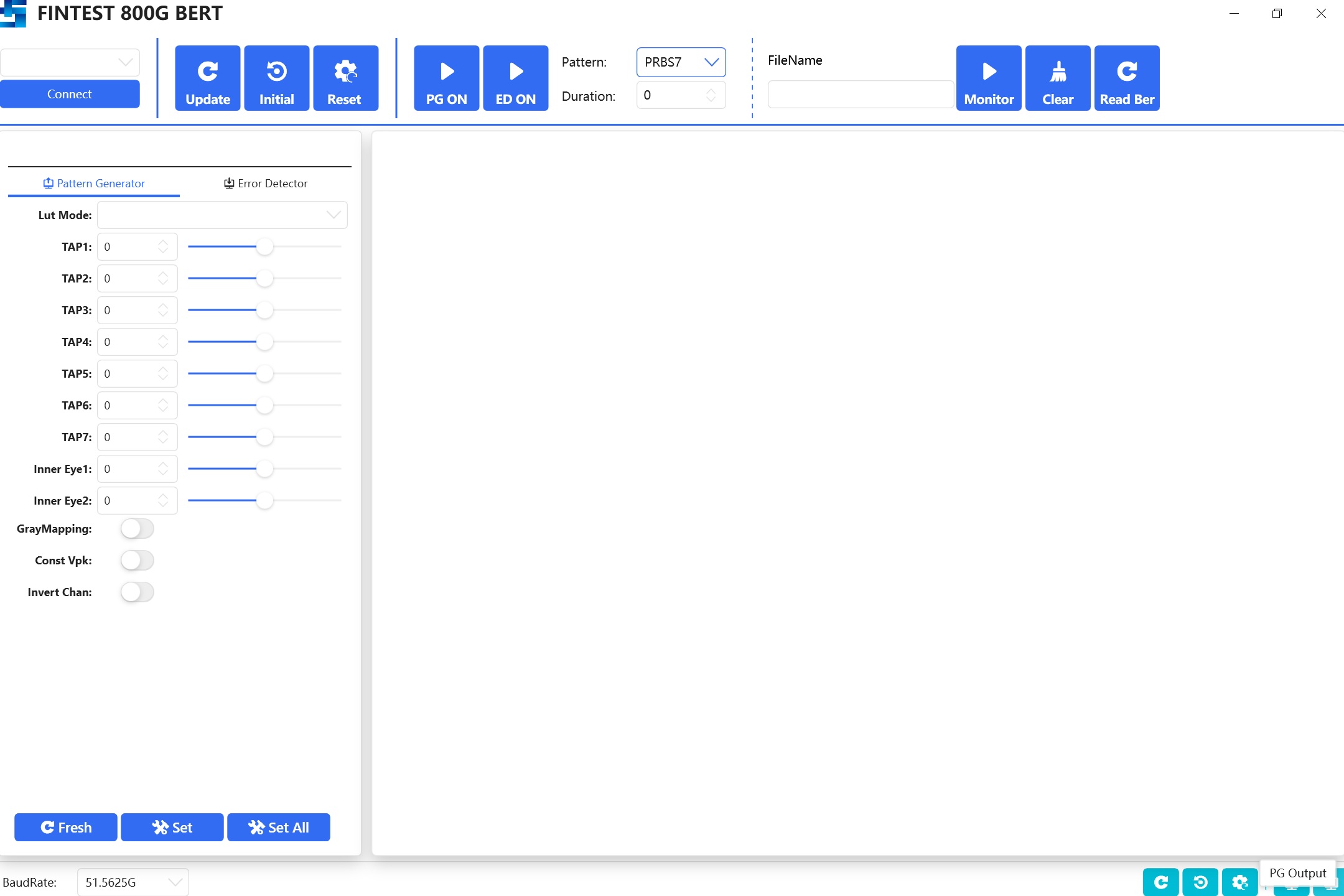

软件操作界面
配备图形化操作界面，支持误码率自动采集与导出，简化数据分析流程，提高测试效率。
- 直观的图形用户界面
- 一键式测试流程
- 实时数据监控与分析

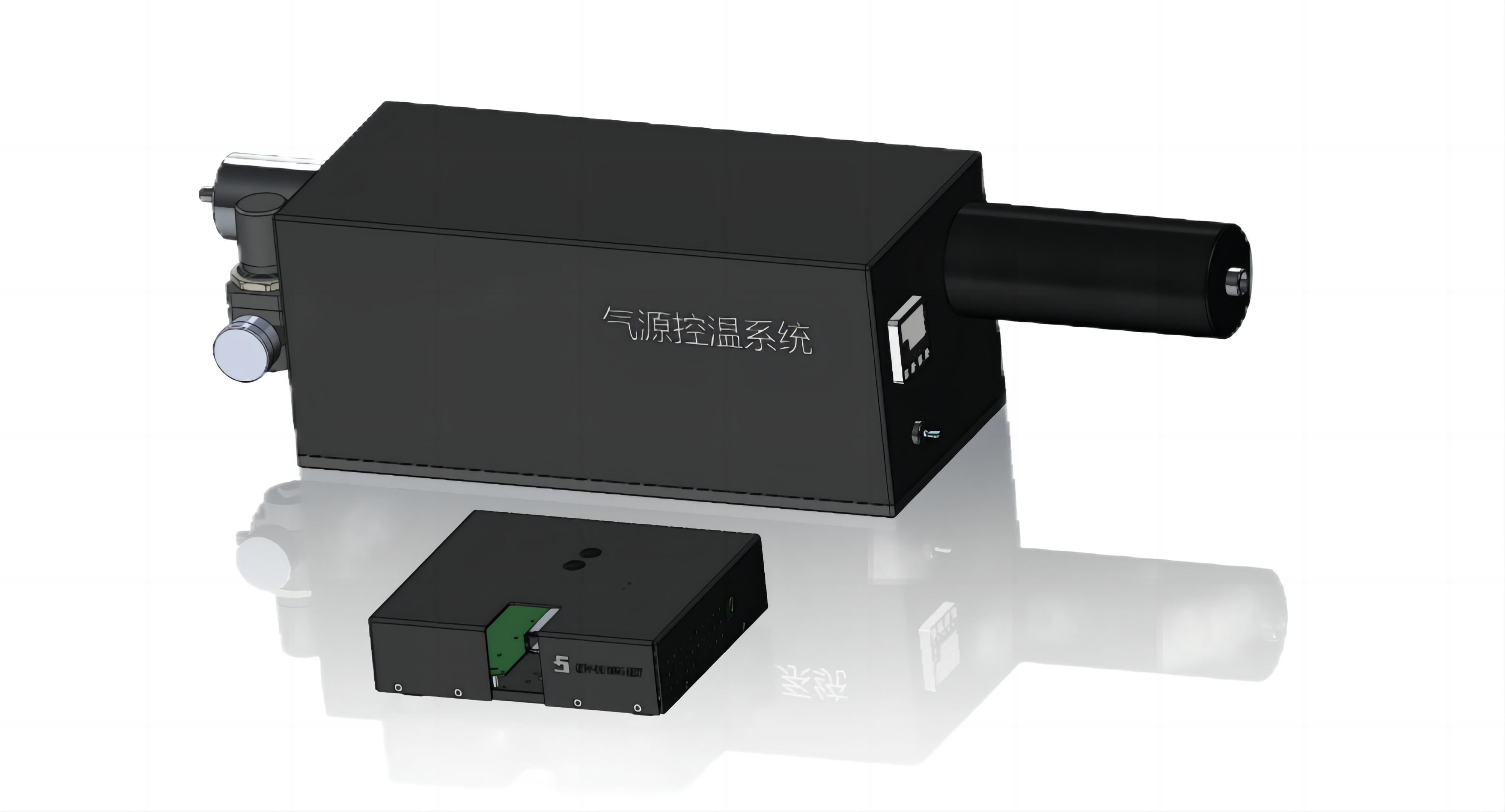

应用场景展示
可集成于-30°C至125°C高低温测试环境，适应各种严苛条件，确保设备在各种环境下的可靠性。
- 宽温工作范围：-30°C至125°C
- 工业级稳定性设计
- 多种环境适应性测试
