天线测试探针台
您的位置：产品应用及指南 > 天线测试探针台
名称：天线测试探针台描述：满足 1mm X1mm 到10mmX10mm 的平板天线的射频测试。采用射频探针馈电和特殊的结构设计和非金属材料的选择，能够有效满足天线的射频测试。

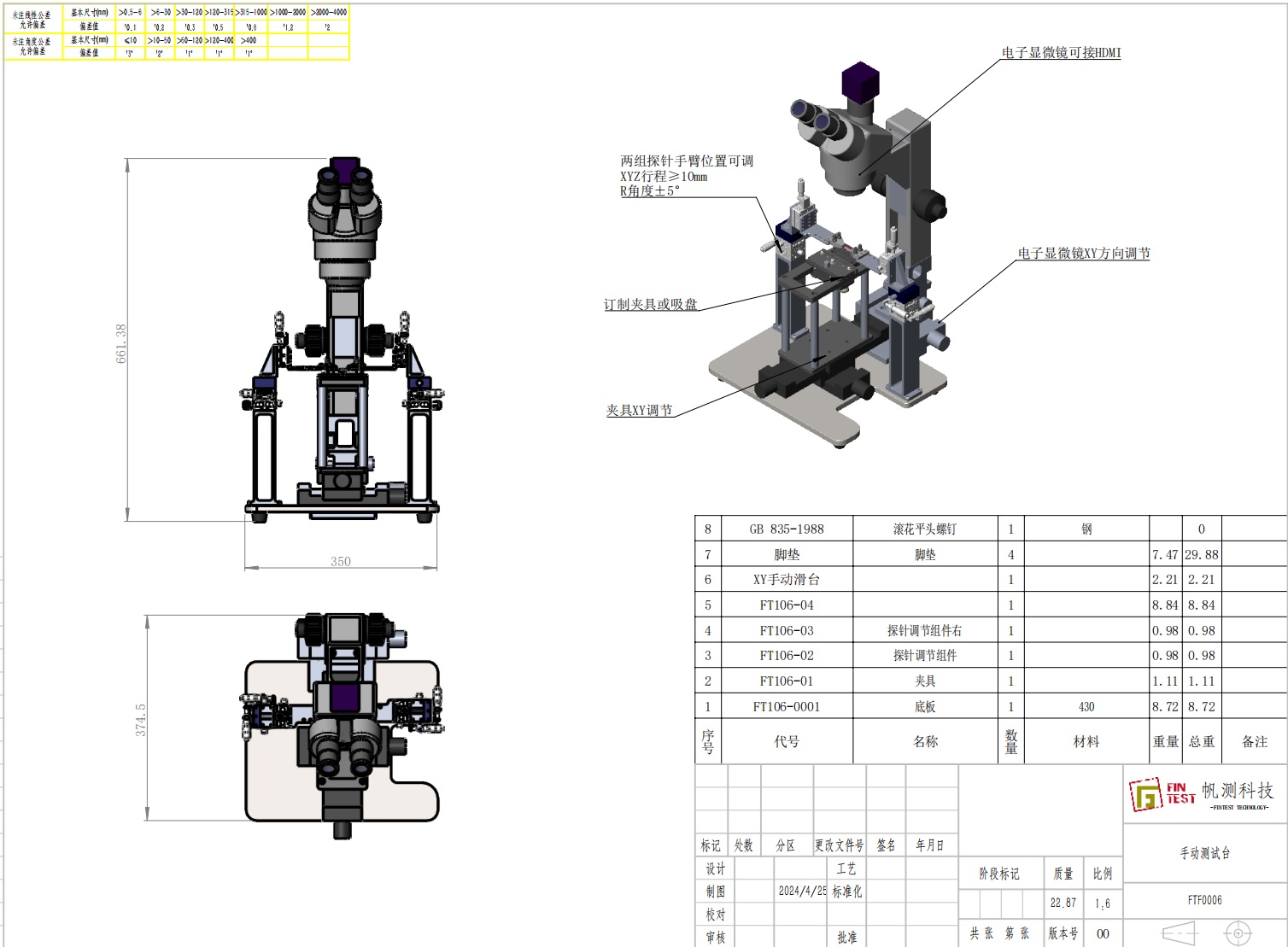

结构上采用精密探针台的架构，具有显微和精密调节的功能。双侧射频探测，频率覆盖可达325GHz.
- 概述
- 应用

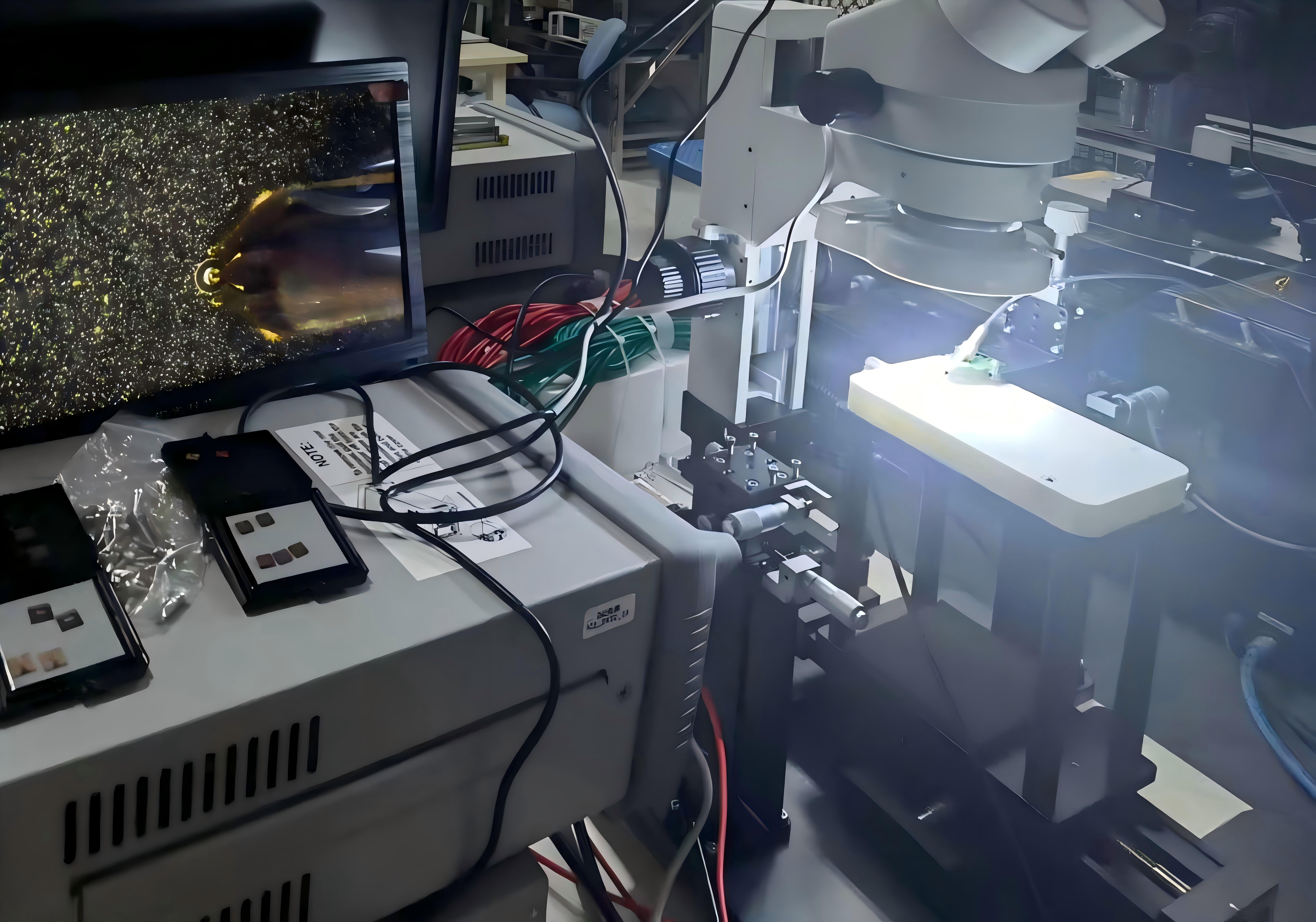

高精度芯片天线测试探针台 - 微观测试场景
核心特性
宽频段支持
支持DC-110GHz连续频段测试，覆盖Sub-6GHz到毫米波全频段。
精密定位
XYZ三轴精密定位系统，定位精度±0.01mm，重复精度±0.002mm。
多探头支持
可同时安装4-8个RF探头，支持MIMO和多端口测试需求。
智能控制系统
集成IT7000智能控制系统，支持自动化测试脚本和远程控制。
应用场景
天线测试探针台广泛应用于需要精密射频测量的各个领域，以下是其主要应用场景：
5G/6G移动通信
支持FR1/FR2频段毫米波天线测试，包括：
- 大规模MIMO天线阵列测试
- 波束赋形性能验证
- 小基站天线性能评估
- 终端设备OTA性能测试
车联网与自动驾驶
用于智能交通系统的天线测试：
- 车载V2X通信天线测试
- 毫米波雷达传感器验证
- 车载5G天线模块测试
- 自动驾驶系统通信天线
卫星与航空航天
支持航空航天领域的高频段测试：
- 卫星通信天线性能验证
- 航空电子设备天线测试
- 航天器通信系统测试
- Ka/Ku/Q/V频段设备测试
物联网与智能设备
适用于各种物联网设备天线测试：
- 智能家居设备天线测试
- 工业物联网传感器天线
- 可穿戴设备天线性能评估
- LPWAN设备天线优化
医疗电子设备
医疗无线设备天线测试解决方案：
- 医疗物联网设备天线测试
- 植入式医疗设备天线验证
- 远程医疗设备通信天线
- 医疗监测设备射频性能
国防与军事应用
军用通信和雷达系统测试：
- 军用通信设备天线测试
- 雷达系统天线性能验证
- 电子战设备射频测试
- 无人机通信系统天线
技术规格
| 参数 | 标准配置 | 高级配置 |
|---|---|---|
| X/Y轴行程范围 | 300mm × 300mm | 450mm × 450mm |
| Z轴行程范围 | 100mm | 150mm |
| 定位精度 | ±0.01mm | ±0.005mm |
| 重复定位精度 | ±0.002mm | ±0.001mm |
| 旋转角度范围 | ±90° | ±180° |
| 最大承重 | 15kg | 25kg |
测试能力
天线参数测试
- 辐射方向图（2D/3D）
- 增益、效率、极化特性
- 波束赋形性能验证
- MIMO OTA性能测试
- 天线阻抗匹配测试
射频特性测试
- S参数（S11/S21等）
- 互调失真（IMD）
- 噪声系数（NF）
- 相位噪声
- 谐波失真测试
