TPWR15 50~75GHz探针
您的位置：产品应用及指南 > TPWR15 50~75GHz探针
名称：TPWR15 50~75GHz探针描述：50~75GHz,WR15波导接口探针
- 概述
- 应用
TPWR15
TPWR15 - 50~75GHz 毫米波探针
高精度、高性能毫米波测试解决方案
技术规格
| 频率范围 | 50~75 GHz |
| 端口类型 | WR15波导 |
| 端口数量 | 单端口 |
| 阻抗 | 50Ω |
| 插入损耗 | -1.2dB (GSG-150µm典型值) |
| 功率容量 | 连续波 5W |
| 接触压力 | 20g |
| 探测次数 | 1百万次 |
机械特性
| 本体材料 | 铝合金 |
| 探头材料 | 镍合金 |
| 可选Pitch | 50~150µm (25µm一档) |
| 可选配置 | GSG |
| 接触压力 | 20g |
| 探测次数 | 1百万 |
| XY方向误差 | 最大10µm |
| 共面度误差 | 最大10µm |
| 划片宽度 | 30µm |
电气特性参数
| 频率范围 | 50~75 GHz |
| 阻抗 | 50 Ω |
| 插入损耗 | -1.2dB (GSG-150µm典型值) |
| 功率容量 | 连续波 5W |
| 驻波 | -18dB |
| 直流电压 | 100V |
| 直流电流 | 1A |
| 接触电阻 | 0.05ohm (接触盘为金) |
注意事项
- 可以选配含Biastee
- 波导长度有长、短两种
应用领域
5G通信测试
毫米波雷达
卫星通信
高精度测试系统

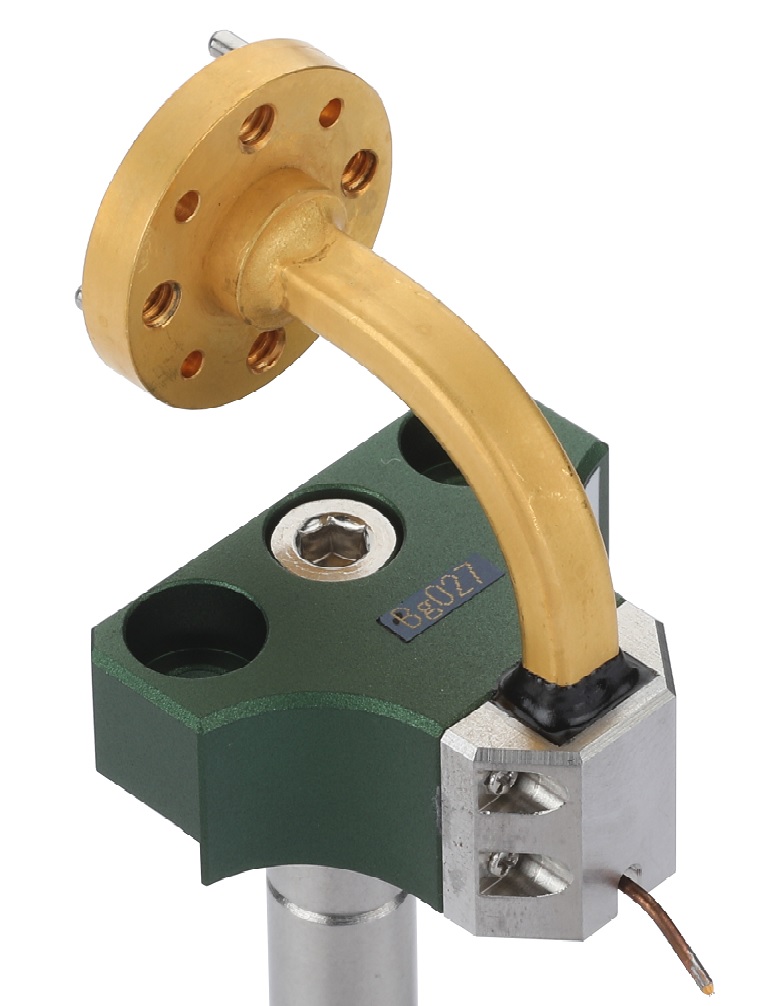

TPWR15 毫米波探针产品图
