TOSA/ROSA 射频自动化测试系统
名称：TOSA/ROSA 射频自动化测试系统描述：这种自动化测试台专为高速光电器件的测试而设计，包括相干器件和带管壳ROSA/TOSA。测试台配备射频探针，能够自动化地检测光电器件的衬底或外壳上的高速走线。这种自动化过程极大地提高了测试效率，并确保了探针使用的寿命。通过精准的探测和测量技术，该测试台可以快速识别和评估器件性能，从而在研发和生产中提供可靠的数据支持，适合大规模、高精度的测试需求。
- 概述
- 应用
TOSA ROSA RF自动化测试方案
上海帆测
方案核心特性
全自动测试
Automatic RF probing and DC probing，实现全流程自动化测试
高度兼容性
兼容现有测试夹具和测试平台，充分利用现有设备资源
效率提升
操作效率比手动测试提升10倍，大幅缩短测试周期
精密控制
1μm精度控制，确保测试的准确性和一致性
RF探针寿命
RF探针寿命保证至少10,000次测试
视觉监控

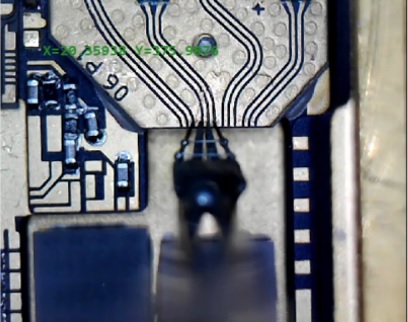

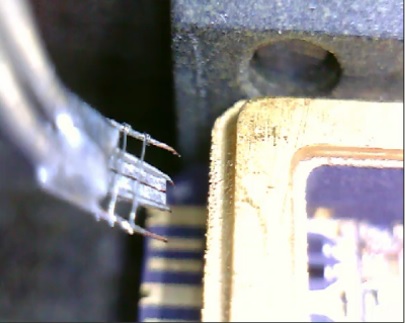

配备DC探针和RF探针专用摄像头，实时监控测试过程
系统集成
与现有测试软件无缝集成，支持软件控制的手动操作
操作便捷
操作简单直观，成本效益高，ROI回报快
Bert Board支持
全面支持Bert Board，满足高级测试需求
测试系统概览
系统视图
顶视图 (Top View)
侧视图 (Side View)
系统规格
尺寸规格
紧凑型设计：1200mm × 800mm × 1500mm
重量：约250kg
视觉识别
高精度视觉识别系统，确保探针精确对位
分辨率：5μm/pixel
智能算法
自适应测试算法，优化测试流程，提高准确性
实时数据分析与反馈
操作流程
初始化与校准
设备上电自检
探针位置校准
视觉系统定位
测试执行
自动测试执行
实时数据采集
过程监控与调整
结果分析
测试结果分析
报告自动生成
数据存档与导出
快捷操作
预留4个快捷操作按钮，实现高频操作的一键执行，提升工作效率
