ICR TROSA socket
名称：ICR TROSA socket描述： 90GHz ICR TROSA测试座，以精密结构设计、优异射频性能为核心，为光通信核心器件测试提供高可靠和高性能解决方案，助力客户加速产品研发与量产周期。
- 概述
产品简介
在5G/6G光通信与智算数据中心高速互联的时代浪潮中，ICR TROSA（集成相干接收器发射光学子组件）作为核心器件，其性能验证的精准度与稳定性直接决定了终端设备的可靠性。
帆测科技深耕高频测试领域，推出FTS0108 90GHz ICR TROSA测试座，以精密结构设计、优异射频性能为核心，为光通信核心器件测试提供高可靠和高性能解决方案，助力客户加速产品研发与量产周期。
核心特点
1. 90GHz高频性能，匹配高速光模块需求
完美支持90GHz高频测试场景，精准捕捉高速光电器件的细微信号特性，全面满足电信通信及400G/800G/1.6T数据中心光模块的严苛验证需求，从容应对高频信号传输挑战。
2. BGA489精准适配，微米级公差控制
- 封装适配：专为BGA489封装设计，0.5mm引脚间距（0.5P），与器件引脚布局精密契合，兼容带焊球BGA与不带焊球LGA两种封装测试。
- 尺寸与公差：核心测试区尺寸12.80×11.25mm，可适配基板±0.25mm大公差，通过优化结构设计确保每次接触精准无误。
3. 主动散热设计，保障测试数据准确
内置30×30×10mm 12V散热风扇与铜制散热块，高效导出发热元件产生的热量，杜绝因高温导致的器件性能漂移，为测试数据的准确性提供稳定保障。
4. 高可靠材质，提升产品耐用性
- 针板采用PEEK材质，具备优异的耐高温、耐腐蚀性，保障结构稳定性。
- 导框使用TORLON 5530，高强度特性适配精密定位需求。
- 支撑板选用6061铝合金并做超硬氧处理，兼顾轻量化与抗磨损性能。
核心技术参数

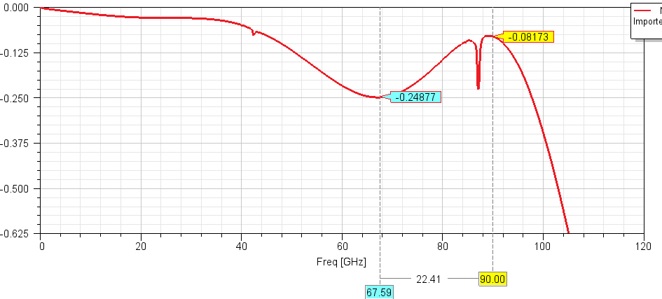

90GHz高频性能插损

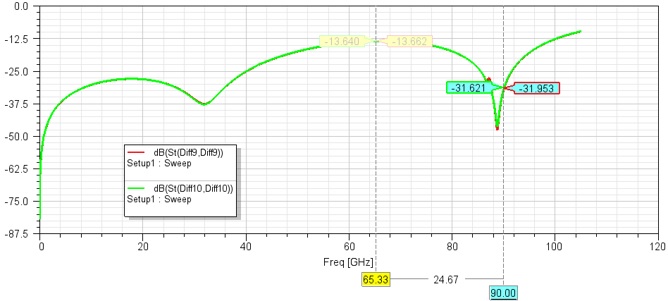

90GHz高频性能回损

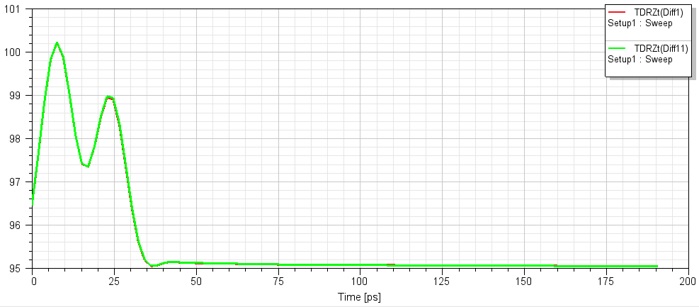

90GHz高频性能阻抗
| 项目 | 规格参数 |
|---|---|
| 型号 | FTS0108-BGA489-12.80X11.25-0.5P-90GHz |
| 支持频率 | 90GHz |
| 封装适配 | BGA489（兼容BGA/LGA两种封装） |
| 引脚间距 | 0.5mm（0.5P） |
| 核心测试区尺寸 | 12.80×11.25mm（公差±0.25mm） |
| 散热方案 | 30×30×10mm 12V风扇 + 铜制散热块 |
| 安装方式 | M2.0螺丝（系统板/SLT、负载板/ATE通用） |
| 核心材质 | PEEK（针板）、TORLON 5530（导框）、6061铝合金（支撑板，超硬氧处理） |
| 射频探针 | 型号F229DF022A00，数量240个，材质为铜 |
| PCB焊盘建议 | 镀硬金≥0.0013mm（50微英寸），镀镍≥0.005mm（200微英寸），努氏硬度130~200 |
结构组成与材质
FTS0108 90GHz ICR TROSA测试座采用模块化精密设计，主要由插座组件、盖板组件及散热系统构成，各部件选用高性能材料制造，确保测试稳定性与使用寿命。以下为产品图：

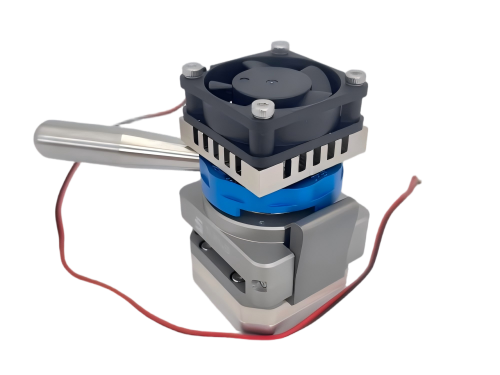

FTS0108测试座整体结构图片

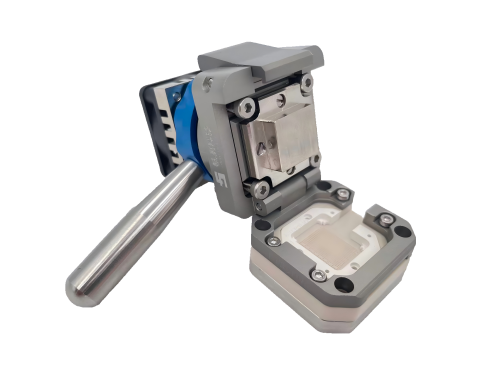

FTS0108测试座图片
核心结构采用PEEK针板、TORLON 5530导框及6061铝合金支撑板（超硬氧处理），配合高效散热模块，形成兼具精密性与耐用性的测试解决方案。安装设计兼容系统板（SLT）与负载板（ATE），满足不同测试场景需求。
应用场景
FTS0108 90GHz ICR TROSA测试座专为高速光电器件测试设计，广泛应用于光通信核心测试环节，具体场景包括：
5G/6G基站
光模块中ICR TROSA器件的信号完整性及传输速率测试，保障基站通信稳定性。
超算与数据中心
400G/800G/1.6T高速光互联设备的核心IC验证，满足大规模数据传输需求。
光传输设备
相干光模块、TROSA子组件的量产检测与研发调试，提升设备出厂合格率。
通信芯片厂商
ICR TROSA芯片的性能筛选与可靠性评估，加速芯片研发迭代。
联系我们
帆测科技以精密制造护航光通信创新，无论是研发阶段的精准调试，还是量产阶段的高效检测，FTS0108都是您验证ICR TROSA器件性能的得力伙伴，助您加速产品上市周期，赢得市场竞争先机。
