AM1K
您的位置：产品应用及指南 > AM1K

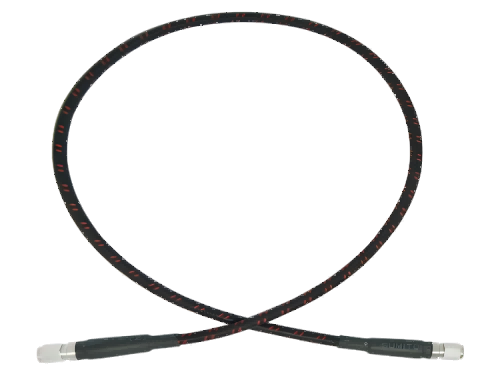

名称：AM1K描述：145GHz高性能柔性测试电缆,0.8mm公到公，回损极低，RL<-20dB@DC~110GHz，可定制化长度。最高工作频率可达160GHz.
- 概述
柔性、轻量且耐用
低插入损耗和高相位稳定性
精密毫米波VNA测量
电气特性参数
| 电气特性参数 | |
| 频率范围 | DC~145GHz |
| 阻抗 | 50Ω |
| 插入损耗 | 请见具体规格书 |
| 功率容量 | 请见具体规格书 |
| 传播速率 | 78% |
| 分布电容 | 85PF/m |
| 回波损耗 | <29dB@DC~6GHz, <25dB@DC~18GHz, <22dB@26.5GHz |
| 稳相特性 | 请见具体规格书 |
| 稳幅特性 | 请见具体规格书 |
| 工作电压 | 2.0KVrms |
| 屏蔽特性 | >90dB @ 18GHz |
环境及机械特性参数
| 环境及机械特性参数 | |
| 最小工作温度 | -30°C |
| 最大工作温度 | 70°C |
| 静态弯曲半径 | 15mm(最小) |
| 动态弯曲半径 | 请见具体规格书 |
| 弯曲耐久性 | 300次 |
| 负载能力 | 1000N |
| RoHS | 符合 |
结构组成
| 构组成 | 描述 | 直径(+/-0.1) |
| 中心导体 | 多芯铜线绞合，镀银 | |
| 绝缘介质 | 低密度PTFE | |
| 外导体 | 多层镀银铜丝编织，镀银铜箔裹覆 | |
| 护套 | FEP | 1.47mm |
| 铠甲 | 耐磨，耐温铠甲，可选 |
