您想在一个地方用 S 参数做的一切
ADK 是一套全面的 SI 实用工具，可将许多常见的 SI 任务简化为单击鼠标。ADK 已在各大硬件公司日常使用多年。借助 ADK，新毕业生可以在一天内接受培训，以完成中级 SI 工程师的任务。在 25+ SI 应用程序中有
- 填写 DC 并纠正 Touchstone 文件中的被动性、互惠性和因果性错误，
- 将S参数转换成TDR/TDT波形，
- 计算优化的 TX 抽头系数，运行通道仿真并绘制眼图，
- 将 S 参数转换为表格 RLGC 模型，
- 将 S 参数转换为等效的 SPICE 模型，
- 合并多个 .snp 文件，
- IEEE 802.3 的通道操作裕度 (COM)
- Delta L 4.0 带有曲线拟合方程等
- 许多模板来提取DK，DF和粗糙度
- 一致性测试、2D 场求解器、S 参数查看器等。
示例 1
Delta-L 用于计算来自不同走线长度的多个 Touchstone 文件的 PCB 损耗。提供了曲线拟合方程。ADK 独特的自动偏移校正功能有助于减少 PCB 损耗的变化。
无偏斜：
去歪斜：
示例 2

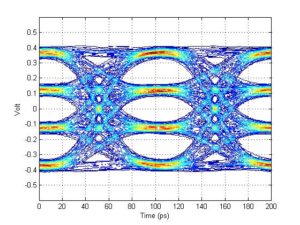

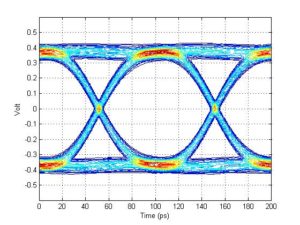

从 S 参数到优化的 TX FFE 和 RX CTLE 和 DFE 系数以及 NRZ 或 PAM-4 中的眼图，只需单击鼠标即可。
