TPWR6 110GHz~170GHz 探针
您的位置：产品应用及指南 > TPWR6 110GHz~170GHz 探针

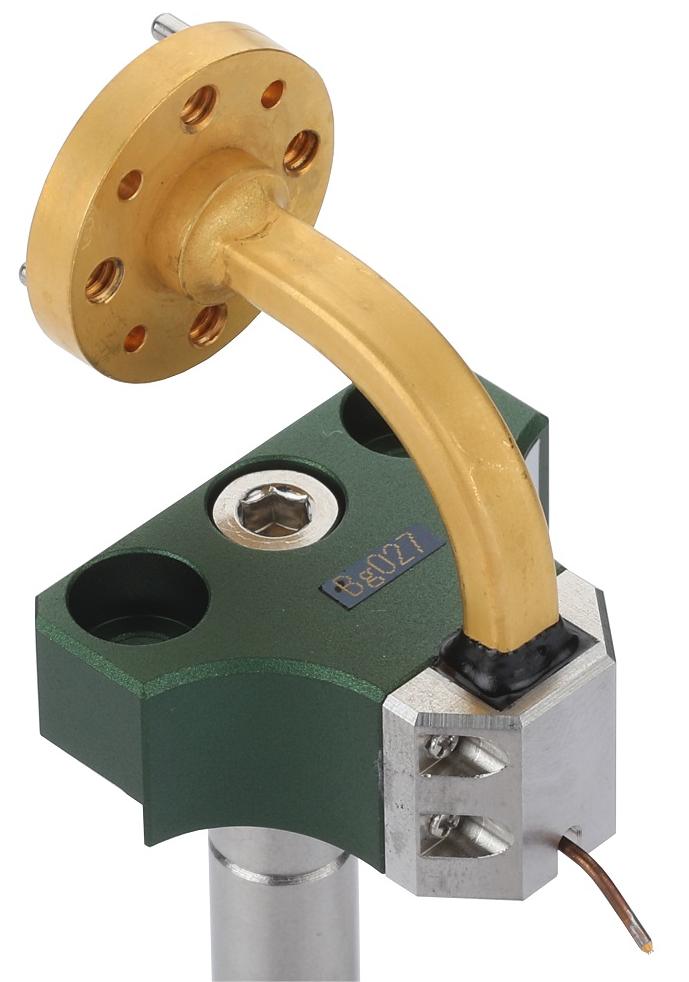

名称：TPWR6 110GHz~170GHz 探针描述：110~170GHz,WR6波导接口探针
- 概述
- 应用
| 描述 | 110GHz ~170GHz探针 |
|
|
|
|
外观图纸 |
|
|
端口 |
WR6波导 |
|
端口数量 |
单端口 |
|
机械特性 |
|
|
|
|
| 本体材料 | 铝合金 |
| 探头材料 | 镍合金 |
| 可选Pitch | 50~150µm(25µm 一档） |
| 可选配置 | GSG |
| 接触压力 | 20g |
| 探测次数 | 1百万 |
| XY方向误差 | 最大10µm |
| 共面度误差 | 最大10µm |
| 划片宽度 | 30µm |
|
电气特性参数 |
|
|
|
|
频率范围 |
110~170 GHz |
|
阻抗 |
50 Ω |
|
衰减Insertion Loss |
-2.5dB (GSG-150µm典型值） |
| 功率容量 |
连续波1W |
|
驻波Retrurn Loss |
-10dB |
|
直流电压 |
100V |
| 直流电流 | 1A( 带Biastee) |
|
接触电阻 |
0.05ohm(接触盘为金) |
*可以选配含Biastee
*波导长度有长，短两种
