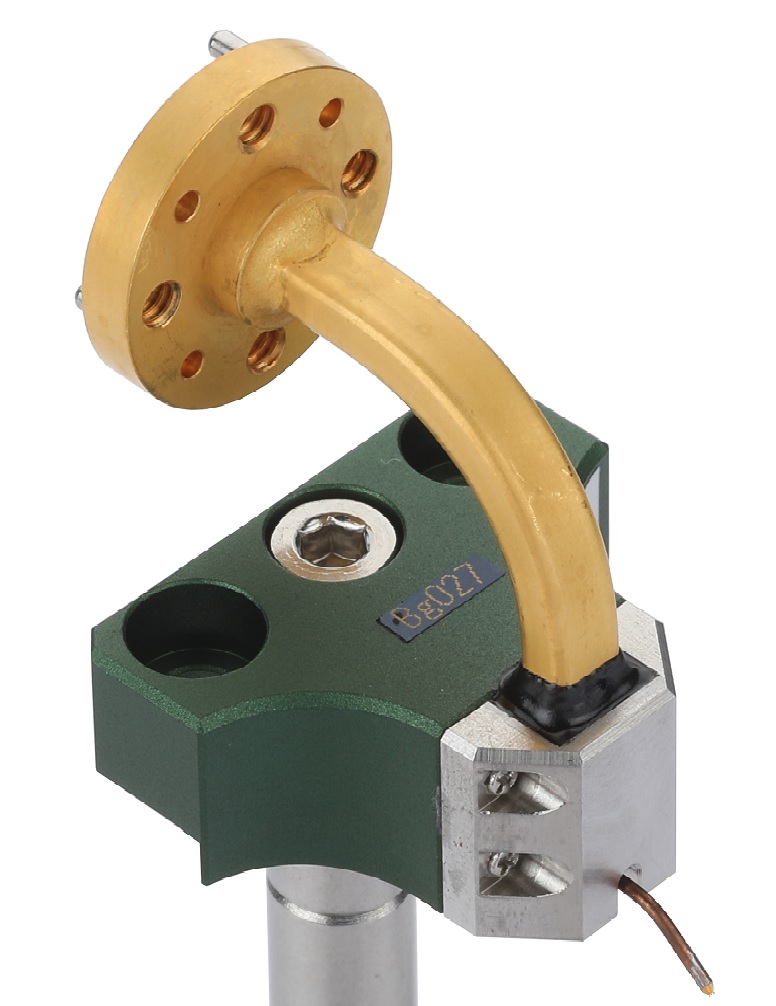

TPWR8 90~140GHz探针

您的位置：产品应用及指南 > TPWR8 90~140GHz探针

名称：TPWR8 90~140GHz探针描述：90~140GHz,WR8波导接口探针

  • 概述
  • 应用
描述 140GHz 探针

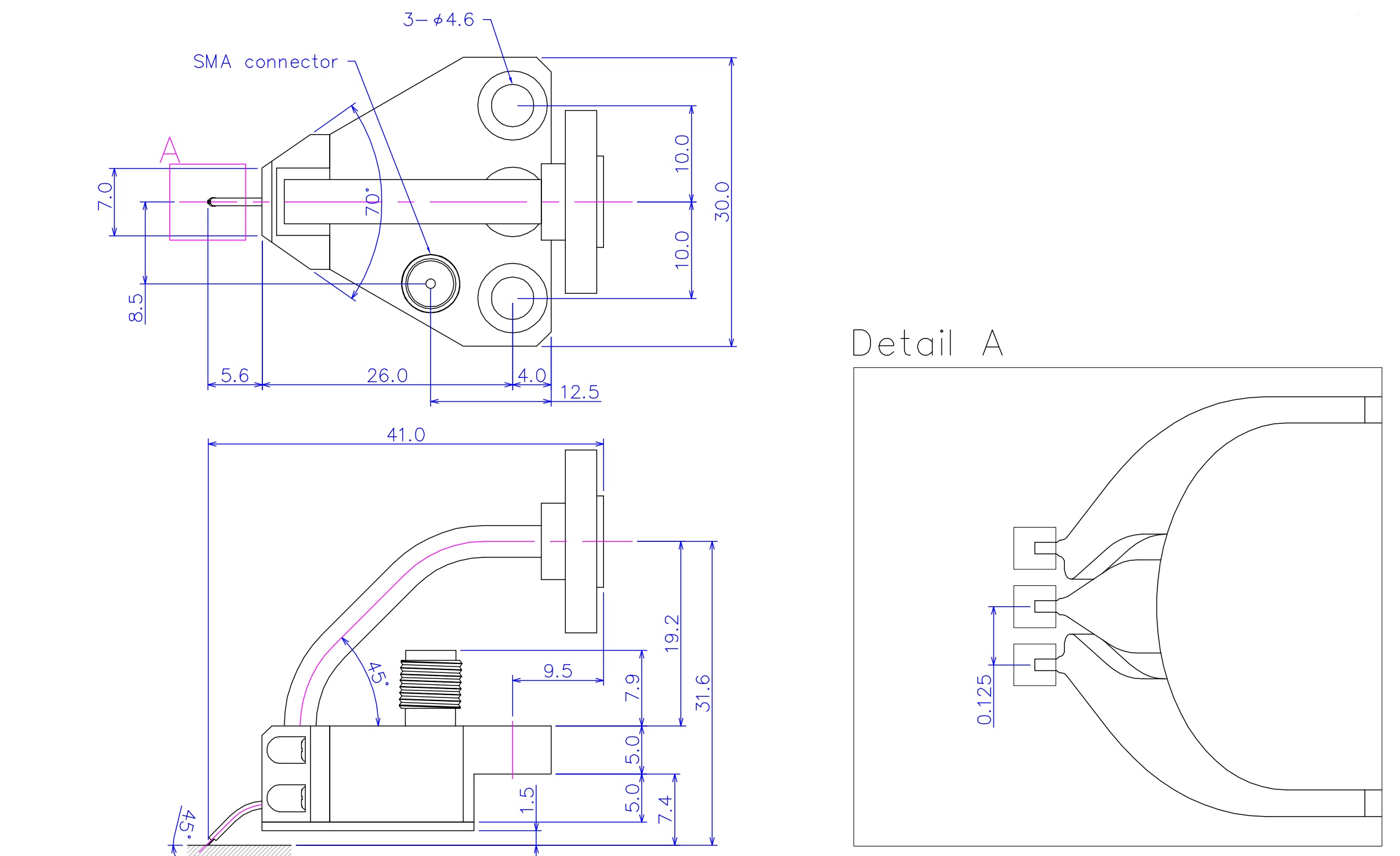

外观图纸



连接器角度


WR8


端口数量


单端口


机械特性



本体材料 铝合金
探头材料 镍合金
可选Pitch 50~150µm(25µm一档）
可选配置 GSG
接触压力 20g
探测次数 1百万
XY方向误差 最大10µm
共面度误差 最大10µm
划片宽度 30µm



电气特性参数


频率范围
 90~140 GHz
阻抗
 50 Ω
衰减Insertion Loss
 -1.2dB (GSG-150µm典型值）
功率容量

连续波5W@10GHz

驻波Retrurn Loss
 -18dB
直流电压
 100V
直流电流 1A
接触电阻
 0.05ohm(接触盘为金)


*可以选配含Biastee

*波导长度有长，短两种
