FTA0016 OSFP 800G HCB 32 port
名称：FTA0016 OSFP 800G HCB 32 port描述：主机端口的信号完整性的测试,OSFP 112G电气协议合规性测试,电气接口的兼容互配测试
- 概述
- 技术文件
OSFP 800G HCB
P/N: FTA0016
高性能主机合规测试夹具，适用于800G网络测试
产品描述
OSFP 800G HCB（主机合规板）是专为高速互连测试设计的高性能解决方案，满足最新行业标准和要求。该产品提供卓越的信号完整性和测试精度，是800G网络设备开发和验证的理想选择。
应用领域
信号完整性测试
用于主机端口的信号完整性测试，确保高质量的数据传输性能。支持高速信号的眼图、抖动和噪声分析。
112G电气协议合规性测试
支持112G电气协议合规性测试，验证设备符合IEEE 802.3和CEI-112G-VSR-PAM4等行业标准。
兼容互配测试
用于电气接口的兼容互配测试，确保设备间的无缝连接和互操作性，降低系统集成风险。
产品特点
符合行业标准
满足OSFP MSA、IEEE 802.3和CEI-112G-VSR-PAM4协议标准，确保广泛的兼容性和互操作性。
全通道设计
8通道16对差分端口设计，提供完整的高速数据传输能力，支持800Gbps总带宽。
高性能材料
采用高性能PCB材料，确保信号传输的稳定性和可靠性，降低信号损耗和串扰。
一致性设计
通道间差损一致性和相位一致性设计，优化信号完整性，提高测试精度和重复性。
S参数测试曲线

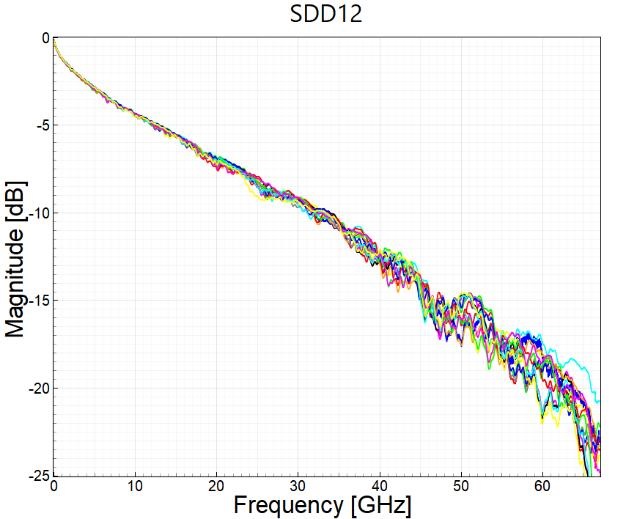

SDD12 插入损耗

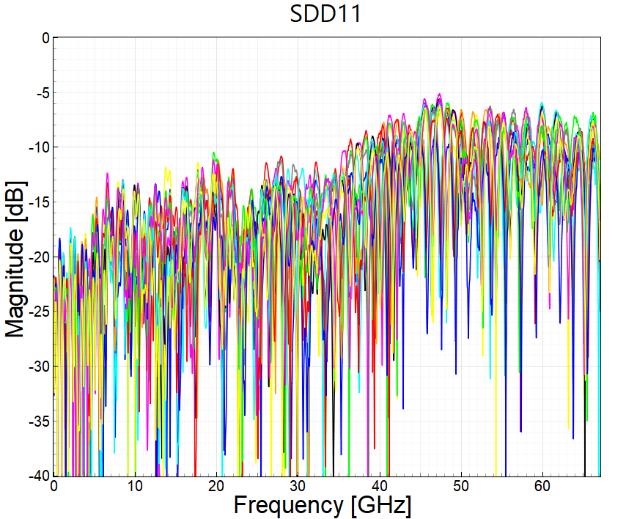

SDD11 回波损耗
SDC11共模转差模反射
SDC21 共模转差模损耗

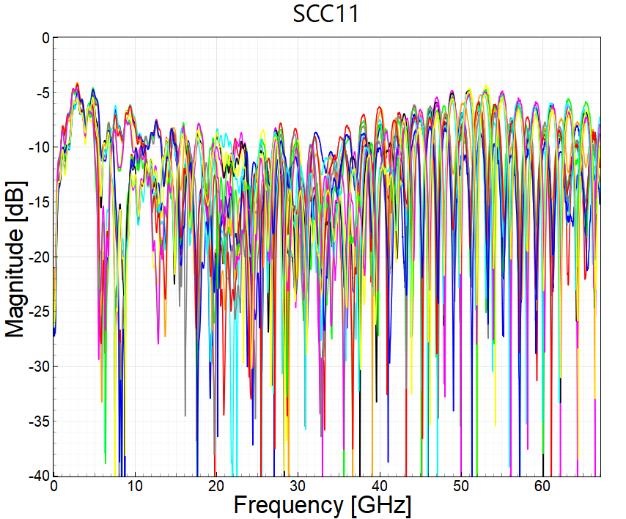

SCC11

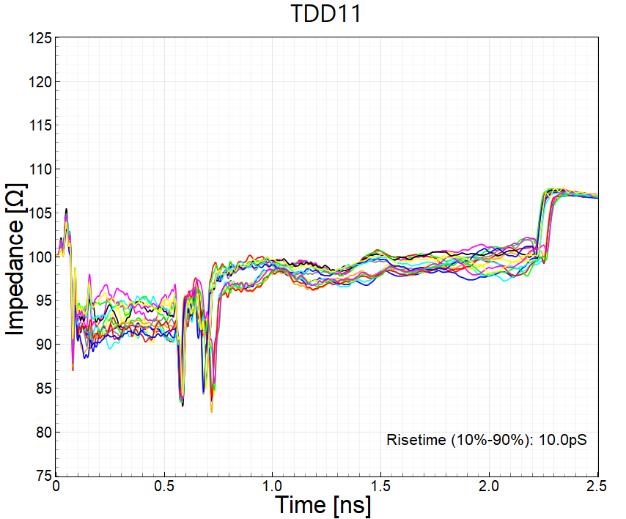

TDR阻抗匹
