81GHz 雷达芯片测试socket
名称：81GHz 雷达芯片测试socket描述：DC-90GHz全频段适配，精准锁定77/79GHz汽车雷达+W波段芯片测试场景
- 概述
81GHz低损耗雷达芯片测试Socket
高精度、高稳定性的雷达芯片测试解决方案，为汽车与工业雷达芯片提供可靠的测试保障
产品核心亮点
-
超宽频覆盖
DC-90GHz全频段适配，精准锁定77/79GHz汽车雷达+W波段芯片测试场景，满足多样化测试需求
-
超低损耗传输
插入损耗<-0.2dB，信号零失真，测试数据更可靠，确保芯片性能评估的准确性
-
结构与射频性能稳定
采用全金属架构与精密弹簧探针设计，有效抑制信号串扰与通道间隔离，复杂环境下性能始终在线
-
工业级耐用性
≥10万次插拔寿命，满足量产测试高效、高频次使用需求，大幅降低长期使用成本
核心参数速览
产品经过严格测试验证，各项性能指标均达到行业领先水平，确保测试数据的准确性与可靠性
| 参数名称 | 参数值 |
|---|---|
| 频率范围 | DC-90GHz |
| 插入损耗 | <-0.2dB |
| 回波损耗 | <-15dB |
| 隔离度 | >40dB |
| 使用温度 | -55℃ ~ 125℃ |
| 插拔寿命 | ≥10万次 |
性能测试图表
以下为产品关键性能测试的可视化图表，直观呈现产品在不同频段下的传输特性与稳定性

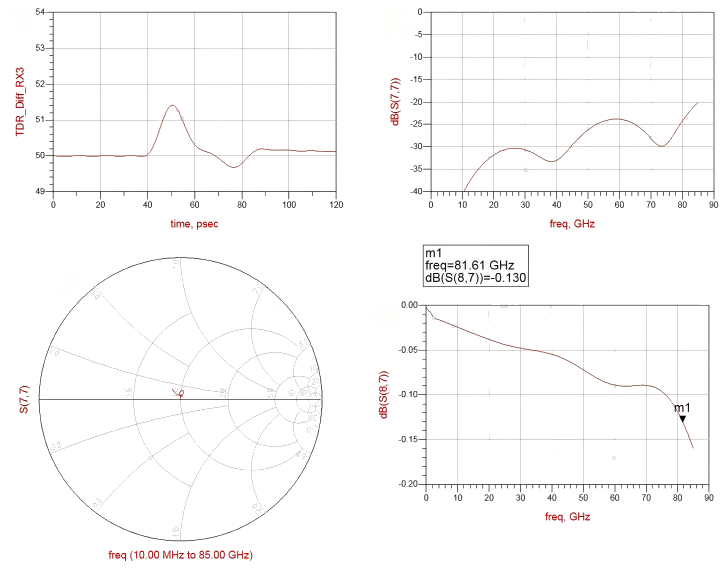

高频段S参数测试图表
测试要点：在频率=81.61GHz时，dB(S(8,7))=-0.130，远优于插入损耗<-0.2dB的标准，验证产品在高频段的超低损耗传输特性，确保信号无失真。
宽频段响应测试图表
测试要点：覆盖10.00MHz ~ 85.00GHz全频段，图表显示信号传输衰减曲线平稳，无明显波动，证明产品在宽频段内的传输稳定性，适配多场景测试需求。

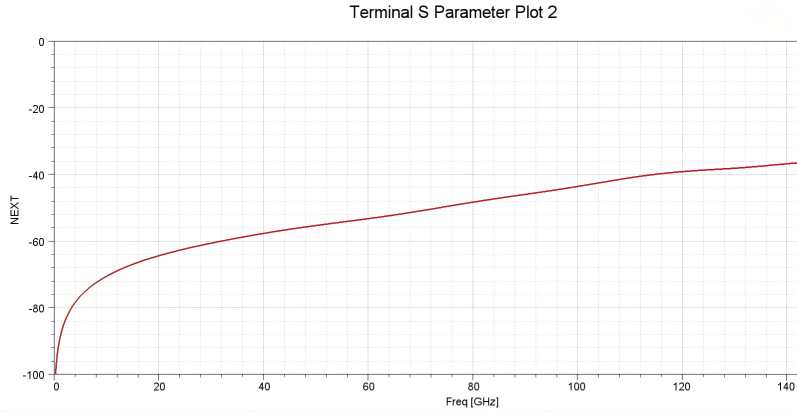

终端S参数测试图表
测试要点：频率范围0 ~ 140GHz，串扰信号衰减控制在合理范围，无杂波干扰峰，体现产品优异的抗串扰能力与通道隔离度，在复杂电磁环境下仍能保持稳定性能。
核心应用场景
- 汽车毫米波雷达芯片量产测试（适配77/79GHz主流频段）
- W波段雷达芯片研发验证（覆盖DC-90GHz全频段测试需求）
- 高精度雷达传感器性能评估与校准
- 毫米波通信设备射频性能测试
技术支持服务
- PCB封装服务：提供EVB（评估板）/Load Board仿真优化服务，助力测试系统快速搭建，缩短研发周期
- Socket模型服务：提供Socket仿真优化模型，支持前期研发阶段的性能预研与调试，降低测试成本
- 定制化解决方案：根据客户特定测试需求，提供定制化设计与生产服务，满足个性化应用场景
