毫米波天线测试Socket
高精度射频连接解决方案，为毫米波天线研发与量产测试提供稳定可靠的信号传输接口
低插入损耗 高重复精度 多型号适配 长寿命设计
产品核心亮点
-
超低传输损耗
采用高精度射频接触设计，在毫米波频段插入损耗<0.3dB，确保测试信号完整性，提升测量准确性
-
高重复定位精度
机械定位精度达±0.01mm，重复连接一致性<0.05dB，满足量产环境下高稳定性测试需求
-
模块化适配设计
支持快速更换测试探针模块，适配12mm/8mm/6mm等多种天线尺寸，减少设备投资成本
-
超长使用寿命
采用耐磨贵金属触点，单次连接寿命>10万次，大幅降低量产测试中的耗材更换频率
核心参数速览
产品经过严格测试验证，各项性能指标均达到行业领先水平，确保测试数据的准确性与可靠性
| 参数名称 | 参数值 |
|---|---|
| 工作频率范围 | DC - 110GHz |
| 典型插入损耗 | <0.3dB @60GHz |
| 回波损耗 | >20dB @60GHz |
| 机械定位精度 | ±0.01mm |
| 使用寿命 | >10万次连接 |
| 工作温度 | -40℃ ~ 85℃ |
产品核心部件
采用高品质材料与精密加工工艺，确保毫米波频段信号传输稳定性与机械结构可靠性
毫米波天线测试Socket整体结构

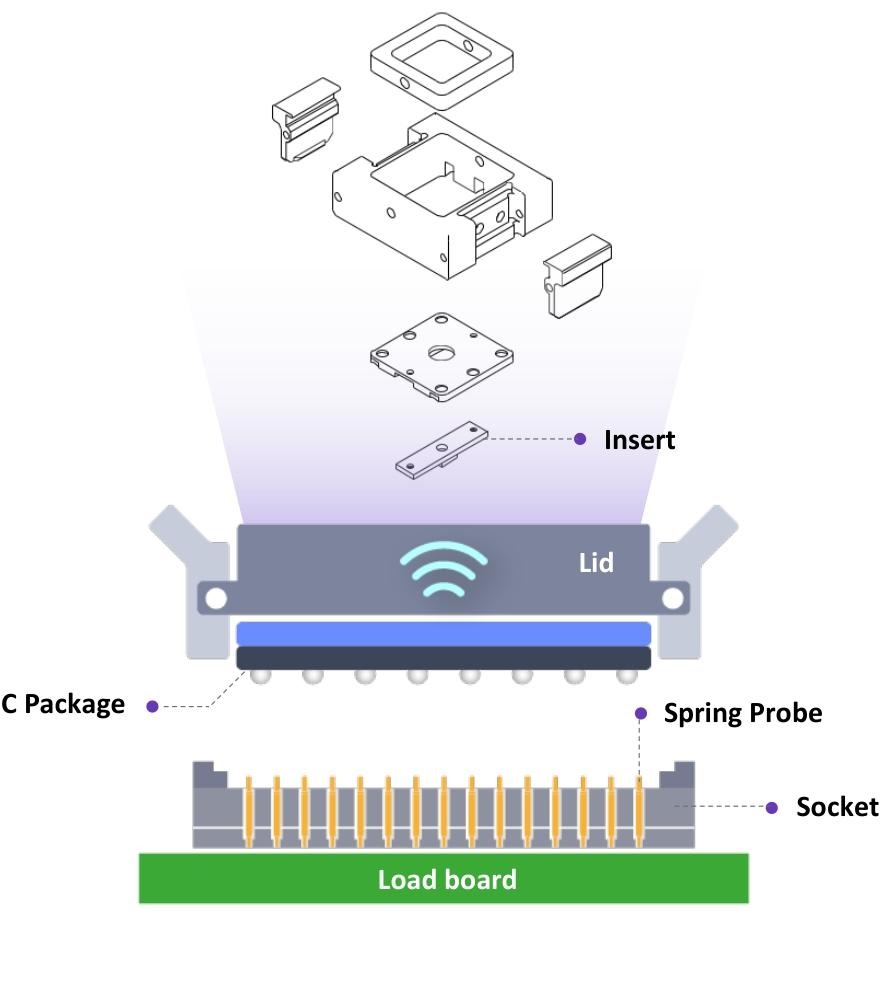

设备由四大核心组件构成：高精度机械定位平台（确保±0.01mm重复精度）、可更换射频探针模块（支持多型号天线测试）、贵金属触点系统（保证低损耗传输与长寿命）、以及集成式屏蔽外壳（降低电磁干扰）。顶部为快速更换卡扣结构，可在30秒内完成不同型号探针的更换；底部配备标准化安装接口，兼容主流测试设备与自动化平台。整体采用航空级铝合金材质，兼顾轻量化与结构稳定性。
性能测试图表
以下为产品关键性能测试的可视化图表，直观呈现Socket在毫米波频段的传输特性与连接稳定性
毫米波频段传输性能测试图表

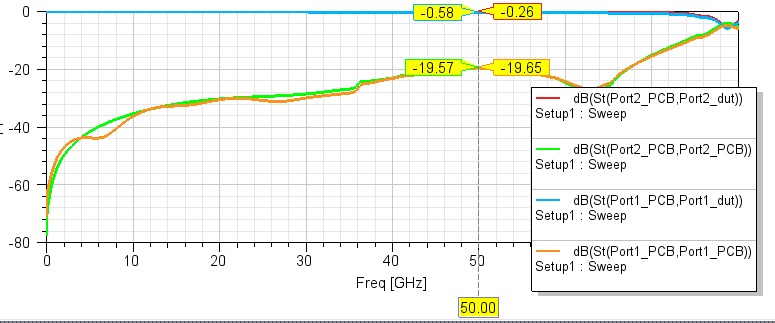

测试要点：在DC-110GHz全频段内的传输性能测试，包括插入损耗（S21）和回波损耗（S11）特性曲线。测试显示60GHz频段插入损耗<0.3dB，110GHz频段插入损耗<1.2dB，全频段回波损耗>20dB，满足高精度天线测试对信号完整性的严苛要求。
典型应用场景
- 5G/6G毫米波天线阵列研发测试
- 车载雷达天线量产校准与性能测试
- 智能家居毫米波传感器一致性测试
- 卫星通信相控阵天线单元测试
- 毫米波成像系统天线性能评估
- 消费电子毫米波天线自动化测试
- 雷达导引头天线参数校准
- 毫米波天线波束赋形验证测试
